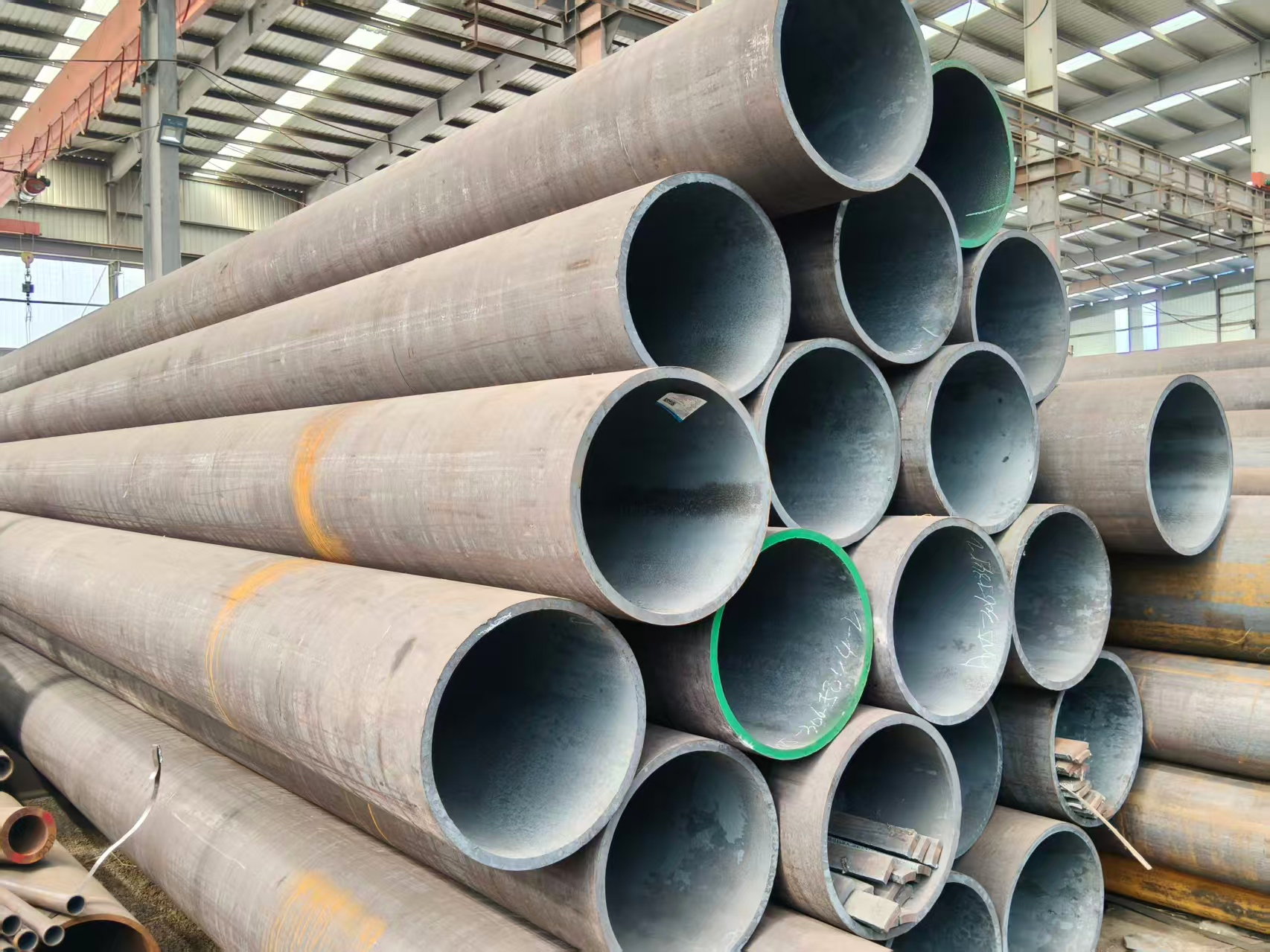

Що впливає на якість вуглецевих безшовних труб?

Склад сировини та його вплив на цілісність вуглецевих безшовних труб

Те, що робить вуглецеві безшовні труби міцними або стійкими до іржавіння, справді залежить від їхнього складу сталі. Коли йдеться про вміст вуглецю, оптимальним вважається діапазон близько 0,24–0,35 відсотка, оскільки саме цей діапазон забезпечує гарну міцність, не ускладнюючи при цьому зварювання. Вміст марганцю зазвичай становить від 1,3 до 1,65 відсотка, що сприяє кращому загартуванню металу під час обробки. Проте виникають проблеми, коли з'являються домішки. Сірка у кількості понад 0,025 відсотка утворює неприємні сульфідні включення всередині металу, які прискорюють поширення тріщин під тиском. Це особливо погана новина для районів, де присутні кислоти, часто призводячи до передчасного руйнування труб. Багато ремонтних бригад стикалися з цією проблемою на власному досвіді в трубопроводах різних галузей.

Добрий контроль якості починається з джерела, саме тому серйозні постачальники сировини розраховують на спектрографічний аналіз, щоб забезпечити узгодженість між партіями, про що, до речі, згадується в Звіті про якість сталі 2023 року. Візьмемо, наприклад, один металургійний завод у Північній Америці: після переходу на заготовки, сертифіковані за ISO 9001, зі суворим обмеженням вмісту фосфору (не більше 0,015%), вони зменшили дефекти овальністю приблизно на 32%. Не дивно, що сучасні виробники все частіше вимагають історії матеріалів із відстеженням через блокчейн. За даними галузі, таке відстеження усуває безліч проблем із мінливістю, через які приблизно 17% сертифікатів ASTM A106 було відхилено ще у 2022 році, згідно з тим, що ми спостерігали в галузі.

Ключові виробничі процеси, що визначають якість бесшовних вуглецевих труб

Огляд технологій виробництва бесшовних труб

Якість безшовних труб дійсно залежить від точності їх виготовлення. Злитки сталі нагрівають до приблизно 1200 градусів Цельсія, перш ніж протягнути їх через інструмент, який називається оправка, щоб утворити знайомі порожнисті форми. У 2023 році компанія VicSteel провела дослідження, яке це добре пояснює. Після формування основної форми передбачено кілька інших етапів, таких як витягування металу, застосування різних видів термічної обробки та проходження через матриці в холодному стані. Ці додаткові процеси допомагають покращити важливі характеристики, такі як межа міцності на розрив у діапазоні від 450 до 550 мегапаскалей, а також краще захист від корозії. Відсутність швів забезпечує рівномірний розподіл тиску по всій довжині труби, що має велике значення при роботі з системами, що працюють під високим тиском.

Пільгерування проти пробкового прокатування: вплив на структурну однорідність

Міцність і стабільність продукту справді залежить від методу формування, який використовується під час виробництва. Процес пільгерування ґрунтується на поступовому холодному деформуванні, що зменшує різницю товщини стінок до приблизно 0,1 мм, забезпечуючи більш вирівняну та однорідну структуру — особливо важливо для застосувань, де потрібна висока точність, наприклад, у гідравлічних системах. Іншим варіантом є процес пробкового прокатування, який відбувається швидше, але часто призводить до того, що окремі ділянки вздовж ліній швів мають товщину на 5% більшу. Через ці відмінності більшість заводів віддають перевагу пільгеруванню перед іншими методами при виготовленні труб класу ASTM A106, які мають відповідати суворим специфікаціям із допусками овальності не гірше ніж 1%. Галузь вже стикалася з надто багатьма проблемами через погану концентричність, тому тепер цей вибір ґрунтується не лише на швидкості.

Мінімізація варіації товщини стінки шляхом оптимізації процесу

Просунуті системи керування процесом зменшують відхилення товщини на 40% порівняно з традиційними методами. Моніторинг у реальному часі коригує швидкість оправки та тиск валків під час гарячого прокатування, забезпечуючи відхилення в межах ±5% від цільових параметрів. Завдяки оптимізованим параметрам один із трубних станів досяг зниження рівня браку з 8% до 3%, згідно з дослідженням 2023 року.

Охолодження та мащення: їх роль у забезпеченні розмірної стабільності

Контрольовані швидкості охолодження в діапазоні 15–25°C/хвилину запобігають деформації та залишковим напруженням. Водні мастила з вмістом сірки 0,5% мінімізують окиснення поверхні та забезпечують гладку поверхню (Ra 12,5 мкм). Погане мащення може збільшити кількість поверхневих дефектів на 30%, що загрожує відповідності стандарту API 5L.

Аналітика даних: зниження рівня браку за рахунок оптимізації параметрів

Коригування на основі машинного навчання зменшило витрати матеріалів на 18% під час випробувань у 2023 році. Алгоритми, що аналізують понад дюжину змінних — включаючи градієнти температури заготовок і вирівнювання валків, — досягли 99,2% відповідності розмірам у трубах для газопроводів високого тиску, економлячи 740 тис. доларів на рік на кожну виробничу лінію.

Протоколи термічної обробки та формування механічних властивостей у безшовних вуглецевих трубах

Нормалізація, відпалювання та загартування: вибір правильного методу для бажаних властивостей

Те, як ми обробляємо тепло, відіграє велику роль у тому, наскільки міцними та довговічними є вуглецеві безшовні труби. Коли ми нормалізуємо метал, це допомагає створити більш рівномірну зернисту структуру по всьому об'єму. Відпал працює інакше — він, по суті, робить матеріал більш гнучким, усуваючи внутрішні напруження, що залишилися після виробництва. Загартування забезпечує надміцну поверхню, але має ризики, якщо охолодження виконано неякісно, адже тоді можуть утворитися тріщини, які ніхто не хоче бачити. Більшість заводів дотримуються рекомендацій, встановлених у стандартах, таких як ASTM A106, які чітко вказують, до яких температур слід нагрівати залежно від товщини стінок труб і відсоткового вмісту вуглецю. Правильне виконання термообробки може економити кошти компаніям у майбутньому, оскільки зменшує потребу в додатковій механічній обробці після обробки. За даними останніх досліджень, економія може становити від 18% до 22%, якщо весь процес проходить без проблем.

Точний контроль температури та удосконалення мікроструктури

Відхилення понад ±15°C під час термічної обробки порушують фазові переходи, знижуючи міцність на розтягнення та стійкість до корозії. Сучасні системи індукційного нагріву забезпечують рівномірність температури на рівні 99,5% по всій довжині труб до 12 метрів. Дослідження 2023 року показало, що такий рівень контролю зменшив густину мікропор на 34% у порівнянні з традиційними пічними установками.

Дослідження випадку: підвищення міцності на розтягнення за рахунок контрольованого охолодження

Випробування 2022 року на трубах API 5L X65 показало, що ступінчасте охолодження зі швидкістю 25–30°C/хвилину в діапазоні 800–500°C збільшило границю плинності з 572 МПа до 653 МПа — покращення на 14%. Цей метод, підтверджений за допомогою сучасних технологій термічної обробки, усунув необхідність дорогих легуючих добавок, зберігаючи при цьому 28% подовження.

Специфічна для марки чи універсальна термічна обробка: оцінка ефективності

Універсальна термічна обробка витрачає на 12–17% більше енергії через надмірну обробку труб з тоншими стінками (≤6 мм). Спеціалізовані режими, адаптовані до хімічного складу кожного класу, скорочують тривалість циклу на 20–40 хвилин на партію. Дані ASME Section II показують, що така оптимізація підвищує значення ударної в’язкості за Шарпі на 31% у застосуваннях для середовищ із високим вмістом сірки.

Інструменти, обслуговування обладнання та стабільність виробництва при виготовленні безшовних вуглецевих труб

Знос оправки та валків: вплив на геометрію труби та овальність

Зношені оправки та формувальні валки порушують розмірну точність. Збільшення зазору інструменту на 0,1 мм через абразивний знос може призвести до відхилення овальності на 2% — що перевищує межі API 5L. Моніторинг зносу в реальному часі повідомляє операторів, коли твердість поверхні падає нижче 45 HRC — критичного порогу для збереження круглості.

Погіршення якості поверхні через неправильне вирівнювання або втомний стан інструменту

Несумісна оснастка призводить до утворення поздовжніх швів і спіральних слідів, що збільшує схильність до корозії на 30% (NACE 2022). Мікротріщини в стомлених направляючих валках передаються на поверхню труби, через що потрібне дороге шліфування для усунення дефектів. Інструменти аналізу вібрації тепер виявляють зміщення вирівнювання розміром всього 0,05 мм ще до появи дефектів.

Стратегії профілактичного обслуговування для стабільного високотоннажного виробництва

Чотири ключові практики забезпечують сталість виробництва:

• Контроль терміну служби інструменту : Замінювати оправки після 1200–1500 циклів екструзії
• Фільтрація мастила : Підтримувати забруднюючі частинки менше ніж 10 мкм, щоб запобігти подряпинам
• Теплові знімки : Виявляти перегріті ділянки підшипників під час швидкісного прокатування
• Заснована на штучному інтелекті передбачувальна технічне обслуговування : Зменшити кількість незапланованих простоїв на 72%

Виробники, які застосовують ці протоколи, досягають рівня виходу придатної продукції з першого разу на рівні 99,3% у застосуваннях для трубопроводів підвищеного тиску, згідно з останніми дослідженнями.

Точність розмірів, обробка поверхні та остаточне забезпечення якості вуглецевих безшовних труб

Критичні допуски: зовнішній діаметр, товщина стінки та контроль прямолінійності

Правильні розміри мають вирішальне значення для забезпечення точного підходу деталей і їхньої стійкості під навантаженням у системах із високим ступенем напруження. Стандарт галузі передбачає досить суворий контроль таких параметрів, як зовнішній діаметр із допуском ±0,5%, товщина стінки з відхиленням не більше ніж на 7,5% і прямолінійність у межах 0,2 мм на метр довжини. Більшість серйозних виробників уже перейшли на лазерні вимірювальні системи разом із корекцією овальності в режимі реального часу, щоб стабільно досягати цих показників. Останні випробування минулого року показали цікавий результат: безшовні труби за показниками концентричності за стандартом ASTM A106 перевершили зварні приблизно на 18%. Ці дані пояснюють, чому багато інженерів віддають перевагу безшовним варіантам у критичних застосуваннях, де важлива максимальна точність.

Поширені дефекти поверхні: причини та заходи щодо усунення

Утворення накипу під час термічної обробки (впливає на 3–8% партій) і подряпини від обробки становлять 72% браку поверхонь. Ефективні коригувальні заходи включають:

• Дескейлінг високотисковою водою : Видаляє 95% окалини без пошкодження основи
• Шліфування обертовим ременем : Усуває незначні дефекти після екструзії
• Вихровий контроль : Виявляє тріщини менше 100 мкм до остаточної обробки

Поєднання високошвидкісного виробництва з вимогами до прецизійної обробки

Сучасні трубні станці використовують адаптивні алгоритми обробки, які регулюють швидкість подачі на основі ультразвукових даних про товщину в реальному часі. Це дозволяє підтримувати шорсткість поверхні (Ra) нижче 12,5 мкм навіть при швидкості виробництва 25 м/хв — що на 40% краще, ніж у традиційних методів.

Неруйнівний контроль: ультразвуковий та вихровий методи перевірки

Відповідність стандартам API 5L та ASTM A106 та проблеми з сертифікацією

У переглянутій у 2022 році версії API 5L було введено 23 нових параметри випробувань для умов дії сірководню, що вимагає модернізації інфраструктури для випробувань твердості. Понад 35% прокатних станів спочатку не пройшли перевірки через недостатню частоту випробувань на водневе наводнення (HIC). Автоматизовані системи відбору зразків зараз усувають цей недолік.

Новий тренд: системи на основі штучного інтелекту для прогнозування якості в реальному часі

Нейронні мережі, навчені на понад 50 000 записах інспектування труб, можуть передбачати зміну розмірів з точністю 94% за 20 хвилин до її виникнення. Перші користувачі повідомляють про зниження відходів на 31% та стале дотримання допуску ±0,1% під час зміни швидкості.

ЧаП

Який ідеальний вміст вуглецю у вуглецевих безшовних трубах для оптимальної міцності?

Ідеальний вміст вуглецю становить від 0,24% до 0,35%, забезпечуючи хорошу міцність, не ускладнюючи при цьому зварювання.

Чому пільгерування віддається перевага перед прокаткою з пробкою при виробництві безшовних труб?

Пільгерування забезпечує однакову товщину стінки, зменшуючи різницю до приблизно 0,1 мм, що має важливе значення для прецизійних застосувань.

Як сучасні системи керування процесом мінімізують варіацію товщини стінки?

Моніторинг у реальному часі корегує швидкість оправки та тиск валків під час гарячої прокатки, утримуючи відхилення в межах ±5% від заданих специфікацій.

Які переваги від спеціалізованої термічної обробки, адаптованої для конкретного класу сталі?

Це скорочує цикли та покращує значення ударної в'язкості за Шарпі шляхом адаптації режимів до хімічного складу, що призводить до економії енергії.

Як системи, керовані штучним інтелектом, підвищують стабільність виробництва вуглецевих безшовних труб?

Системи, керовані штучним інтелектом, виявляють зміщення розмірів із точністю 94%, зменшуючи рівень браку шляхом оперативної корекції параметрів.
