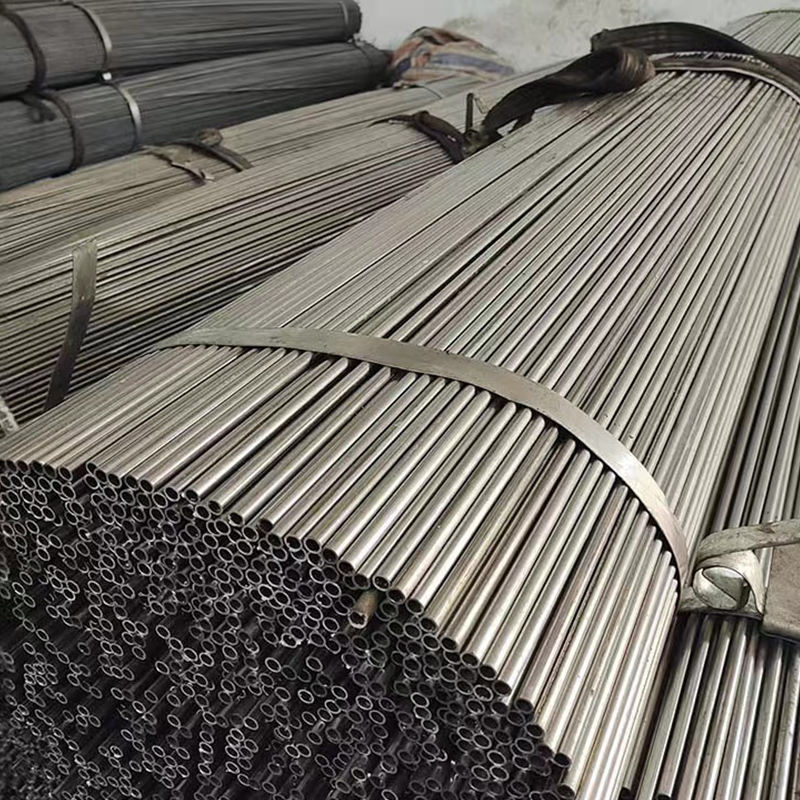

Як вибрати прецизійні труби для високоточних промислових потреб?

Розуміння розмірної точності та тісних допусків

Допуски на діаметр і товщину стінки як критичні показники продуктивності

У виробництві прецизійних труб діаметр і допуски товщини стінки безпосередньо визначають продуктивність компонентів. Підтримання відхилень менше ніж ±0,010'' (0,25 мм) зменшує витоки в гідравлічних системах на 87% (дані за 2025 рік). Сучасна обробка на верстатах з ЧПК з лазерними мікрометрами забезпечує точність вимірювання 5 мкм, тоді як автоматизовані системи сортування відбраковують відхилення, що перевищують 0,12% номінальної товщини стінки.

Контроль довжини, прямолінійності та круглості в прецизійних застосуваннях

Геометричні допуски, визначені стандартами GD&T, забезпечують відповідність труб вимогам до прямолінійності менше ніж 0,001''/фут і круглості в межах 0,1% зовнішнього діаметра. Авіаційні застосування вимагають точності довжини ±0,002'', щоб запобігти перекосам у паливних системах уприскування, де 25% відмов компонентів пов’язані з розмірними зміщеннями (аналіз за 2024 рік).

Роль жорстких допусків у ефективності та надійності систем

Тісні виробничі допуски підвищують енергоефективність на 9–12% у трубах теплообмінників за рахунок оптимізації динаміки потоку рідини. Системи подачі медичних газів вимагають постійності внутрішнього діаметра в межах 0,003'', щоб забезпечити чистоту на рівні 99,9%, що демонструє, як прецизійність на рівні мікронів запобігає перехресному забрудненню.

Засоби прецизійного вимірювання та контролю для перевірки точності розмірів

Лазерні сканери досягають роздільної здатності 0,0002'' для побудови карт товщини стінок, тоді як координатно-вимірювальні машини (КВМ) забезпечують повторюваність вимірювання прямолінійності з точністю 0,0005''. Автоматизовані оптичні порівняльні пристрої перевіряють понад 500 труб на годину за цифровими кресленнями, зменшуючи помилки ручного контролю на 63% (Звіт про якість виробництва, 2024).

Як допуски та специфікації забезпечують правильну посадку та функціональність

Правильно встановлені допуски на труби запобігають проблемам зі складанням, таким як опір запресовуванню (понад 50 кН/см²) або пошкодження ущільнень у системах високого тиску. Контролюючи варіації зовнішнього діаметра до ±0,0004'', виробники досягають рівня придатності з першого разу на рівні 98% у виробництві тормозних магістралей автомобілів.

Вибір правильного класу матеріалу та механічних властивостей

Основні механічні властивості: міцність, пластичність і твердість прецизійних труб

Міцність прецизійної труби в основному показує, наскільки добре вона витримує тиск, тоді як ковзкість означає, що матеріал можна згинати, не розриваючи. Коли ми говоримо про твердість, це стосується того, наскільки поверхня стійка до зносу під час операцій, де присутнє постійне тертя, що зазвичай перевіряється за допомогою методів випробувань Роквелла або Віккерса. Згідно з останніми даними галузевих стандартів приблизно за 2024 рік, були підтверджені свідчення того, що труби з межею міцності понад 800 МПа зменшують кількість відмов у гідравлічних компонентах приблизно на 34%. Звичайно, усі ці характеристики мають відповідати вимогам конкретних застосувань. Виходячи за межі необхідного, найчастіше просто збільшує витрати без реальної користі.

Вибір матеріалу на основі вимог до навантаження, напруження та стійкості до втоми

Коли йдеться про вибір матеріалу, інженери намагаються знайти такі варіанти, які зможуть витримувати повторювані цикли навантаження та динамічні сили, не утворюючи тріщин з часом. Варіанти нержавіючої сталі, наприклад 316L, добре працюють у середовищах, де є загроза корозії, а навантаження не надто великі. У ситуаціях із значно вищим тиском, наприклад у компонентах актуаторів літаків, сплави хром-молібдену, як правило, показують кращу продуктивність. Нещодавнє дослідження минулого року аналізувало, як різні обробки впливають на опір втомленості. Отримані результати виявилися досить цікавими: прецизійні труби після зняття напруження прослужили приблизно на 62 відсотки довше в застосунках роботизованих маніпуляторів, ніж їхні аналоги без обробки, перш ніж вийшли з ладу. Такі дані справді допомагають виробникам приймати обґрунтовані рішення, зважаючи вимоги до продуктивності та вартість.

Порівняння поширених марок сталі та сплавів для високопродуктивних умов

• нержавіюча сталь 304 : Оптимальний для хімічної обробки (стійкий до корозії, помірна міцність).
• сплав 4130 : Ідеальний для конструкційних застосувань, що вимагають зварювання та межі міцності 950 МПа.
• Неконнель 625 : Використовується при екстремальних температурах (до 980 °C) для компонентів турбін.

Вплив марки матеріалу на довготривалу надійність і продуктивність

У важкій техніці заміна на сплави вищої якості може зменшити потребу у технічному обслуговуванні на 40–60% згідно з польовими випробуваннями, проведеними протягом п’яти років на гірничодобувному обладнанні. Коли компанії модернізували свої гідравлічні системи, перейшовши зі стандартних вуглецевих сталей на труби з дуплексної нержавіючої сталі, щорічна економія склала близько 18 тисяч доларів на кожну машину лише за рахунок скорочення замін. Клас матеріалу має принципове значення для запобігання таким проблемам, як пітінгова корозія, термічне пошкодження та мікротріщини, що починають утворюватися після кількох місяців роботи. Виробники обладнання, які інвестують у кращі матеріали, як правило, витрачають менше коштів на ремонт у майбутньому та забезпечують більш тривалу та стабільну роботу своїх машин.

Оцінка продуктивності за тиском, температурою та тепловим розширенням

Точні труби повинні витримувати важкі експлуатаційні умови та зберігати розмірну стабільність. Інженери враховують три взаємопов’язані фактори — тиск, термостійкість і характеристики розширення, щоб забезпечити довготривалу цілісність системи.

Відповідність показників тиску експлуатаційним умовам системи

При виборі труб переконайтеся, що їхня межа витриваності перевищує робочий тиск системи принаймні в 1,5 раза. Компоненти, які мають недостатній клас міцності, становлять приблизно 23% усіх відмов у гідравлічних системах згідно зі стандартами ASME 2022 року. Наприклад, якщо система працює під тиском 2,3 атмосфери, то труби мають витримувати щонайменше 3,45 атм під час належного тестування. Це не просто абстрактні розрахунки — вони базуються на реальних термодинамічних обчисленнях, які застосовуються в галузі. І не забувайте про раптові стрибки тиску, які часто виникають у гідравлічних та пневматичних системах. Залишення додаткового запасу в технічних специфікаціях може запобігти проблемам у майбутньому, коли виникнуть несподівані умови чи навантаження.

Продуктивність прецизійних труб у екстремальних умовах температури та тиску

Сталі високоякісні нержавіючі зберігають 92% межі текучості при 400°C порівняно з кімнатною температурою, тоді як алюмінієві сплави деградують на 40% швидше під впливом поєднаного тепла та тиску (звіт ASME із матеріалознавства, 2023). Для кріогенних умов нікелеві сплави демонструють вищу стійкість до руйнування нижче -150°C.

Урахування термічного розширення при проектуванні та монтажі прецизійних труб

Нержавіюча сталь розширюється на 0,017% на кожне підвищення температури на 100°C (ASTM E228), тому інженери мають передбачати петлі компенсації розширення або гнучкі муфти у схемах. Дослідження NIST за 2024 рік виявило, що неправильна термокомпенсація стає причиною 31% відмов з’єднань труб у системах опалення, вентиляції та кондиціонування повітря та технологічних системах.

Забезпечення стабільності в динамічних термічних умовах

Для вирішення проблем циклічних напружень інженери часто вдаються до симуляцій МСЕ, які передбачають, як матеріали деформуються під тиском. Ще одним рішенням є компенсатори, розроблені для компенсації приблизно 5% зміни довжини трубопроводів під час монтажу. Для систем з високою температурою керамічні покриття зменшують теплопередачу приблизно на 60%, що суттєво впливає на продуктивність. Проте тестування цих рішень у реальних умовах є абсолютно необхідним. Більшість галузей проводить щонайменше 500 циклів випробувань на термічний удар перед впровадженням, особливо в авіаційно-космічній та енергетичній галузях, де температура може змінюватися більш ніж на 300 градусів Цельсія за годину. Такі суворі випробування допомагають забезпечити, що компоненти не вийдуть з ладу в умовах екстремальної експлуатації.

Покращення стійкості до корозії та обробка поверхні

Матеріали, стійкі до корозії, для жорстких хімічних або екологічних умов експлуатації

Коли йдеться про прецизійні труби, що використовуються на хімічних заводах, морських суднах або нафтогазових платформах, важливо обирати матеріали, які природно стійкі до корозії. Наприклад, марки нержавіючої сталі, такі як 316L, та дуплексні сплави, як правило, забезпечують на 40-45% кращий захист від пітінгової корозії у порівнянні зі звичайними вуглецевими сталями, особливо в умовах високого вмісту хлоридів. Багато виробників тепер поєднують ці основні метали з шаром облицювання на основі нікелю для свого устаткування для переробки вуглеводнів. Це цілком логічно, оскільки вплив сірководню (H2S) та вуглекислого газу (CO2) може досить швидко руйнувати матеріали в таких агресивних середовищах.

Покриття, що підвищують довговічність і ефективність

Техніки поверхневої інженерії можуть продовжити термін експлуатації промислових труб від 30 до 60 відсотків залежно від сфери застосування. Один із поширених методів — електрополірування, яке вирівнює поверхні до приблизно 0,8 мікрон або менше за шорсткістю. Це допомагає усунути дрібні тріщини та борозни, де з часом схильна накопичуватися корозія. Працюючи з гідравлічним або пневматичним обладнанням, інженери часто застосовують керамічні покриття, нанесені термічним напиленням. Вони створюють надзвичайно тверду поверхню (понад 500 HV), зберігаючи пористість менше ніж на п'ять відсотків. Такі обробки також ефективно поєднуються з процесами пасивації. Пасивація формує захисні шари хромового оксиду на нержавіючих стальних трубах, що використовуються в фармацевтичній галузі. Збереження стерильних умов абсолютно необхідне для виробництва лікарських засобів, де ризики забруднення мають бути зведені до мінімуму.

Вимоги до чистоти поверхні та контролю забруднень, специфічні для галузі

Потреба в різних типах обробки поверхні дійсно залежить від галузі, про яку йде мова. Наприклад, системи подачі газу для напівпровідників потребують надгладких дзеркальних поверхонь із шорсткістю менше 0,4 мкм Ra, оскільки навіть найдрібніші частинки можуть спричинити проблеми. З іншого боку, труби харчового призначення мають відповідати стандартам FDA, що досягається такими процесами, як електрополірування. Останні оновлення стандарту ASTM B342 значно змінили ситуацію. Тепер компанії, які працюють над системами охолодження для атомної енергетики, зобов'язані проходити перевірку своїх методів обробки поверхні незалежними третіми сторонами, що свідчить про значне посилення вимог до контролю якості в останні роки. Щоб відповідати цим вимогам, виробники все частіше використовують лазерні профілометри безперервної дії, які допомагають їм утримуватися в межах жорстких допусків ±0,1 мкм під час виробництва партій прецизійних труб. Така увага до деталей має принципове значення в галузях, де надійність є абсолютно критичною.

Забезпечення відповідності глобальним стандартам та інтеграція систем

Огляд ключових стандартів: ASTM, DIN, EN, ISO та SAE для прецизійних труб

Коли мова йде про прецизійні труби в таких галузях, як авіаційна інженерія, виробництво медичних приладів та робототехнічні системи, існує кілька міжнародних стандартів, яких потрібно дотримуватися. Наприклад, ASTM E8 стосується механічних випробувань, DIN 17458 охоплює вимоги до нержавіючих сталевих труб, тоді як ISO 3304 спеціалізується на розмірних допусках. Ці стандарти мають велике значення, оскільки забезпечують узгодженість приблизно у 87 відсотках усіх промислових застосувань. Вони встановлюють чіткі межі допустимих відхилень у таких параметрах, як зовнішній діаметр і товщина стінки. Для деталей, де навіть незначні відхилення мають велике значення, це особливо важливо. Візьмемо, наприклад, гідравлічні циліндри. Якщо розміри відрізнятимуться всього на 0,05 мм, ефективність ущільнення знижується приблизно на 25%, згідно з висновками Звіту ASME щодо матеріалів, опублікованого у 2023 році.

Досягнення відповідності для глобальних промислових застосувань

Коли компанії виробляють продукцію для міжнародних ринків, вони стикаються з проблемою різних стандартів у різних регіонах. Візьмемо, наприклад, специфікації SAE J524, що використовуються для паливних магістралей автомобілів в Північній Америці, порівняно зі стандартом EN 10305-1, який зазвичай застосовується до машинного обладнання в Європі. Згідно з останніми даними Міжнародного дослідження торгової сумісності, опублікованими минулого року, близько двох третин виробників прецизійних труб уже почали використовувати автоматизовані системи для відстеження всіх цих різноманітних правил понад 100 юрисдикцій. Ці цифрові інструменти також значно скорочують затримки на митниці, економлячи приблизно 40 відсотків часу порівняно з тим, що було тоді, коли все оброблялося вручну.

Якість матеріалу та можливість відстеження виробництва задля контролю забруднення

Впровадження сертифікації EN 10204 3.1 забезпечує повну відстежуваність матеріалів від сировинних сплавів до готових труб — це вимога виробництва напівпровідників, де домішки на поверхні у кількості 0,5 ppm можуть вивести з ладу обладнання для виготовлення мікросхем. Незалежні аудити тепер перевіряють, що 100% партій продукції на підприємствах, які мають сертифікацію ISO 9001, відповідають цим нормам чистоти.

Оптимізація розмірів труб (зовнішній та внутрішній діаметри, товщина стінки) для інтеграції в систему

Розмір	Допуск	Вплив на продуктивність системи
Зовнішній діаметр (6–50 мм)	±0,08 мм	Вирівнювання підшипників у роботизованих маніпуляторах
Товщина стіни	±7%	Тиск розриву в гідравлічних лініях
Правість	0,3 мм/м	Точність лазерного наведення в системах МРТ

Ці параметри безпосередньо впливають на допуски при складанні складних систем — труба з недостатнім зовнішнім діаметром 10 мм може збільшити турбулентність рідини на 17 % в хроматографічних пристроях (Журнал гідродинаміки, 2023).

Поєднання продуктивності, ваги та вартості при виборі розміру труб

Хоча більш товсті стінки (1,5–3 мм) підвищують показники тиску, вони додають 22–35% маси до гідравлічних систем літаків. Сучасне моделювання методом скінченних елементів (FEA) допомагає інженерам оптимізувати цей баланс — останні проекти з використанням програмного забезпечення для інтеграції систем досягли зниження ваги на 19%, зберігаючи вимоги ISO 1478 до межі міцності при розтягуванні.

---

Розділ запитань та відповідей

Які допуски діаметра та товщини стінки?

Допуски діаметра та товщини стінки є критичними розмірами у виробництві труб, які безпосередньо визначають робочі характеристики компонента, зменшують витоки та забезпечують належну функціональність.

Як суворі допуски можуть покращити ефективність системи?

Суворі виробничі допуски оптимізують динаміку потоку рідини, підвищуючи енергоефективність теплообмінників та рівень чистоти в системах подачі медичних газів.

Чому важлива марка матеріалу у виробництві труб?

Марка матеріалу впливає на довговічність, продуктивність, потребу у технічному обслуговуванні та економію на заміні деталей у важких механізмах.

Яку роль грає теплове розширення в проектуванні труб?

Теплове розширення впливає на конструкцію і установку труб. Правильна компенсація допомагає запобігти збоям суглобів труб і підтримувати цілісність системи при різних температурних умовах.

Чому важливо дотримуватися світових стандартів?

Відповідність світовим стандартам, таким як ASTM, DIN, EN, ISO та SAE, забезпечує послідовність та якість у промислових застосуваннях по всьому світу.
