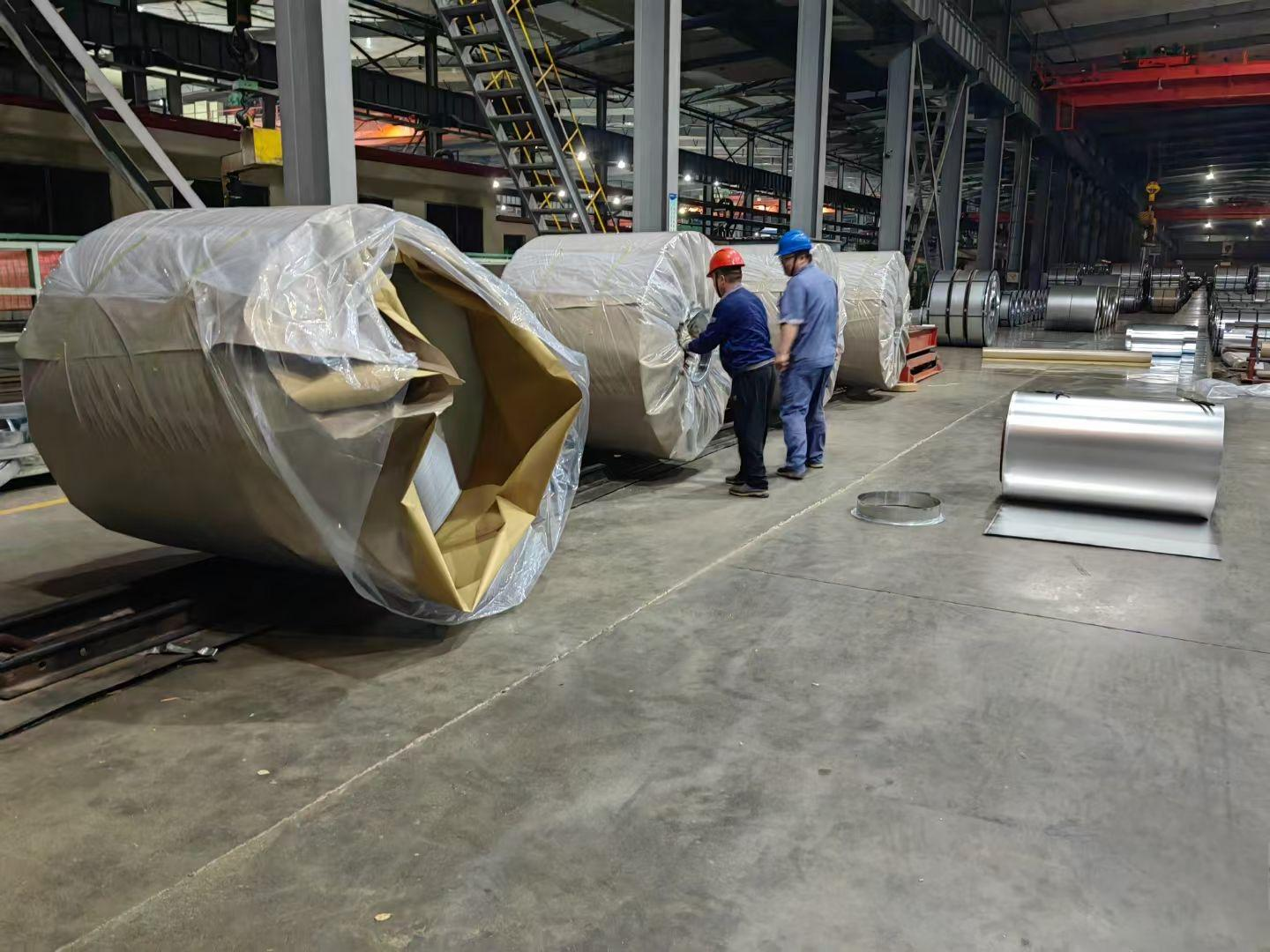

Чому оцинковані рулони широко використовуються в електрообладнанні?

Покращений захист від корозії в складних енергетичних умовах

Як вологість, забруднювачі та хлориди руйнують незахищену сталь у енергетичній інфраструктурі

Електрообладнання, на яке ми покладаємося, постійно піддається корозії, спричиненій різноманітними природними умовами. Коли у повітрі є волога, вона фактично створює маленькі електричні шляхи на стальних поверхнях, що призводить до утворення іржі. Крім того, існують шкідливі промислові забруднювачі, зокрема діоксид сірки, які перетворюються на кислоти при змішуванні з водяною парою. Ці кислоти руйнують метали значно швидше, ніж у звичайних умовах. Солоні частинки з морських бризок або дорожньої солі, що використовується взимку, потрапляють навіть крізь найкращі захисні покриття, утворюючи мікротріщини на металевій поверхні. Подивіться, що відбувається з незахищеними стальними елементами, які роками перебувають у зонах підстанцій. У дуже важких кліматичних умовах ці деталі можуть щороку втрачати більше ніж 50 мікронів товщини. Такий знос підриває цілісність конструкцій ліній електропередач і пошкоджує оболонки комутаційного обладнання. Результат? Значно вищий ризик виходу системи з ладу в майбутньому.

Цинкове покриття як подвійний захист: жертвенний захист і бар'єр проти корозії

Оцинковані рулони діють завдяки особливим властивостям цинку двома основними способами. По-перше, цинк насправді кородує раніше, ніж сталь, через своє місце в електрохімічному ряді. Це означає, що навіть якщо на поверхні є подряпини чи порізи, цинк бере удар на себе, а не сталь під ним. Існує також другий рівень захисту. Під впливом повітря цинк утворює шар карбонату, який діє як щит, що перешкоджає проникненню води та бруду. Надійність оцинкованих покриттів полягає в тому, що вони продовжують працювати навіть після незначних пошкоджень. Фарба та порошкові покриття, як правило, повністю виходять з ладу після порушення цілісності, тоді як оцинкована сталь продовжує захищати те, що знаходиться під нею, незважаючи на ці невеликі дефекти.

Дослідження випадку: оцинковані рулони в прибережних підстанціях із високим вмістом солі

Протягом більш ніж десяти років інженери досліджували підстанції вздовж узбережжя Мексиканської затоки, порівнюючи оцинковані рулони з покриттям G90 зі звичайною сталью без захисту. Навіть після років впливу солоного повітря від морського бризу, деталі з цинковим покриттям мали лише близько 15% поверхневої іржі; тим часом прості сталеві конструкції потрібно було повністю замінювати кожні чотири роки, більше чи менше. Що це означає для бюджету? Компанії економили приблизно 60% загальних витрат, оскільки їм не доводилося постійно ремонтувати обладнання або вирішувати проблеми з неочікуваними відключеннями на життєво важливих об’єктах, де надійність електропостачання має найбільше значення.

Тривала міцність та економія витрат на весь життєвий цикл

Подовжений термін експлуатації оцинкованої сталі в промислових енергетичних застосуваннях

Оцинковані котушки забезпечують тривалий захист для систем енергетичної інфраструктури, часто служать понад 50 років, навіть у складних умовах, таких як ті, що зустрічаються на прибережних підстанціях. Ефективність забезпечується цинковим покриттям, яке самостійно виправляє невеликі подряпини завдяки так званому захисту жертвенного анода. Цей процес запобігає поширенню іржі на пошкоджених ділянках металевих поверхонь. Згідно з фактичними даними про експлуатацію, об'єкти, що використовують оцинковані матеріали, спостерігають зниження заміни корпусів та опор приблизно на 40 відсотків порівняно зі звичайною стальлю. Зменшення потреб у технічному обслуговуванні означає менше перерв у роботі. Ці переваги добре відповідають затвердженим рекомендаціям організацій, таких як NACE (SP0108) та ISO (14713), щодо належної практики управління корозією в різних галузях.

Вибір потрібної товщини цинкового покриття (G60, G90) залежно від ступеня агресивності навколишнього середовища

Товщина покриття безпосередньо впливає на термін служби енергетичного обладнання:

Більш високе навантаження цинку (G90+) створює надійний бар'єр проти сольових аерозолів та промислових забруднювачів — підтверджено на морських вітрових енергетичних установках, де рівень корозії знизився на 72% порівняно з аналогами, покритими G60.

Балансування первинних витрат та довгострокової економії на технічному обслуговуванні електрообладнання

Хоча оцинковані рулони коштують на 15–25% дорожче, ніж необроблена сталь, аналіз життєвого циклу показує економію до 60% протягом 30 років. Це пояснюється:

• Відмовою від щорічного фарбування двічі на рік ($18 тис. доларів/милю/рік для конструкцій ліній електропередач)
• Запобіганням передчасній заміні обладнання, що коштує $220 тис. за кожен відсік підстанції
• Зниженням простоїв, пов’язаних із корозією, на 80%

Енергетичні компанії віддають перевагу покриттям G90 для критично важливих зовнішніх активів, усвідомлюючи, що початкові витрати становлять лише 12% від загальної вартості володіння — що відповідає Рамці ефективності та вартості підвищення стійкості мереж EPRI 2022 року.

Гаряче цинкування проти електроцинкованих рулонів: експлуатаційні характеристики у виробництві енергетичного обладнання

Порівняння відмов: електроцинковані та рулони з гарячим цинкуванням у разі промислових навантажень

Проблема з електрооцинкованими рулонами полягає в тому, що вони занадто швидко виходять з ладу в промислових енергетичних установках. Чому? Їхній шар цинку дуже тонкий — приблизно 5–18 мікрометрів завтовшки. З часом це покриття пошкоджується через постійні вібрації, перепади температур і різноманітний бруд, що перебуває в повітрі. Покриття гарячого цинкування розповідає іншу історію. Воно значно товщі — від 45 до 100 мікрометрів — і фактично сплавлене з поверхнею металу. Таке покриття служить набагато довше за аналогічних умов — приблизно втричі-п'ятичі довше, судячи з наявних даних. Дослідження 2023 року, проведене серед деталей підстанцій, виявило цікавий факт: електрооцинковані елементи почали проявляти ознаки іржавіння всього за 18 місяців у районах із сильним забрудненням. Тим часом вироби з гарячим цинкуванням залишалися цілими понад п’ять років без жодних проблем.

Металургійне зчеплення при гарячому цинкуванні та його роль у довговічності покриття

Гаряче оцинковані котушки мають кращу довговічність, оскільки, коли сталь занурюється в розплавлений цинк, на молекулярному рівні відбувається щось особливе. Цинк фактично з'єднується з поверхнею сталі, утворюючи міцні міжметалеві шари, які ми називаємо дельта-, дзета- та ета-фази. Чим це так ефективно? Ну, багатошарова структура працює двома способами. Внутрішні сплави міцно прилягають до основного металу, діючи як клей, тоді як зовнішній шар чистого цинку пошкоджується першим, перш ніж буде зачеплена сталь під ним. Випробування показали, що такі покриття гарячого оцинковування тримаються набагато міцніше, ніж звичайні електрооцинковані, приблизно в 5–7 разів міцніше. Це означає, що вони не відшаровуються легко, коли робітники гнуть листовий метал, випадково ронять деталі або коли зміни температури спричиняють розширення та стиск матеріалів. Справжню перевагу це дає, коли виникають складні умови. Ці шари сплаву поглинають механічні напруження, які інакше призвели б до тріщин і руйнування тонших електрооцинкованих покриттів, що використовуються в багатьох інших застосуваннях.

Дослідження випадку: відмова електроцинкованих корпусів на електростанціях із високою вологістю

На електростанції поблизу узбережжя довелося замінити не менше ніж 112 електроцинкованих корпусів обладнання всього за трохи більше двох років. У чому полягала проблема? Постійний вплив вологості на рівні 85% разом із морським сольовим туманом призвів до серйозного підірвання покриття навколо зварних швів. Випробування показали, що цинк зникає з цих покриттів тривожним темпом понад 15 мікрометрів на рік. Коли ці пошкоджені корпуси остаточно вийшли з ладу, компанія витратила шокуючі 410 000 доларів на аварійну заміну, що в кінцевому підсумку коштувало втричі більше, ніж вони заплатили б спочатку, якби обрали альтернативу гарячого цинкування. Аналізуючи причини цієї ситуації, інженери виявили, що електроліти фактично проникають через дрібні пори в шарі електроцинковання. Гаряче цинкування усуває цю проблему завдяки своїй унікальній властивості самовідновлення, коли цинк з часом утворює захисну патину. Ця перевага — не лише теоретична, вона чітко задокументована в галузевих стандартах ASTM A123/A123M щодо експлуатаційних характеристик оцинкованої сталі.

Критичні застосування у зовнішній та відновлюваній енергетичній інфраструктурі

Зростаюче використання оцинкованих рулонів у сонячних кріпленнях та конструкціях вітрових турбін

Сектор відновлювальної енергетики все частіше звертається до компонентів із оцинкованої стрічки для кріплень сонячних панелей і конструкцій вітрових турбін. Ці установки працюють у складних умовах цілодобово. Уявіть прибережні райони, де солоне повітря руйнує метал, пустелі, де постійно діють інтенсивні ультрафіолетові промені, або промислові зони, наповнені корозійними забруднювачами, які з часом просто руйнують звичайну сталь. Що робить оцинковану сталь такою відмінною? Шар цинку працює двічі: він утворює захисний щит від цих жорстких чинників і водночас виступає у ролі жертвенного покриття, яке руйнується першим, перш ніж пошкодження досягають основного металу. Польові дані з сонячних електростанцій, розташованих у вологому кліматі, також демонструють цікавий факт. Встановлення з використанням оцинкованих кріпильних систем, як правило, служать приблизно на 40 відсотків довше, ніж ті, що не мають жодної обробки. Проекти офшорних вітрових електростанцій отримують подібні переваги завдяки захисту від пошкодження морською водою. Експлуатаційники вітрових ферм виявляють, що їм потрібно менше перевірок і вони витрачають менше коштів на ремонт, оскільки їхні фундаменти краще витримують ці екстремальні умови, відповідаючи вимогам галузевих стандартів, таких як IEC 61400-22 та специфікації NORSOK M-501.

Розробка конструкцій опор зі стійкістю до корозії із оцинкованих рулонів з покриттям G90

Більшість інженерів обирають оцинковану стрічку класу G90, коли потрібно збудувати важливі опорні конструкції для складних умов експлуатації. Покриття становить приблизно 0,90 унції цинку на квадратний фут, що забезпечує гарний баланс між захистом від корозії та розумною вартістю матеріалу. Цей стандарт часто використовують для таких об'єктів, як сонячні трекери та основи вітрових турбін, де найважливішою є довговічність. Трансформаторні підстанції, розташовані на узбережжях або в пустельних районах, значно виграють від використання матеріалів з покриттям G90, оскільки вони добре протистоять пошкодженню від піщаних буревіїв і корозії через морську воду. Лабораторні випробування показали, що такі покриття зберігають свої властивості при перепадах температур від мінус 40 градусів Цельсія до 120, що робить їх ідеальними для місць із різкими сезонними змінами. Компанії, які обирають оцинковані вироби класу G90, як правило, отримують обладнання, яке служить близько 30 років до заміни, а інтервали технічного обслуговування значно скорочуються порівняно з виробами, які мають порошкове покриття на подібних конструкціях.

Розділ запитань та відповідей

Що робить оцинковану сталь кращою для енергетичної інфраструктури?

Оцинкована сталь є кращою завдяки подвійному захисту від корозії, забезпечуючи захист жертвенного аноду та захисний шар карбонату. Це робить її високостійкою до агресивних природних умов.

Яке цинкове покриття є найкращим для прибережних районів?

Для важких умов, таких як прибережні райони, рекомендується покриття G90 (0,90 унції/фут²), яке забезпечує захист понад 40 років.

Чому гаряче цинкування вважається кращим за електроцинкування?

Гаряче цинкування вважається кращим через товще цинкове покриття та металургійне зчеплення, що забезпечує значно кращу довговічність і стійкість до зовнішніх впливів порівняно з електроцинкуванням.

Як використання оцинкованих матеріалів впливає на витрати на обслуговування?

Використання оцинкованих матеріалів значно зменшує витрати на обслуговування за рахунок зниження частоти заміни та ремонтів, що врешті-решт призводить до економії 60% протягом 30 років.

Чому оцинковані рулони вважаються кращим варіантом для конструкцій на поновлюваних джерелах енергії?

У конструкціях на поновлюваних джерелах енергії оцинковані рулони стійкі до жорстких погодних умов, що подовжує термін експлуатації та зменшує потребу в обслуговуванні таких установок, як сонячні панелі та вітрові турбіни.
