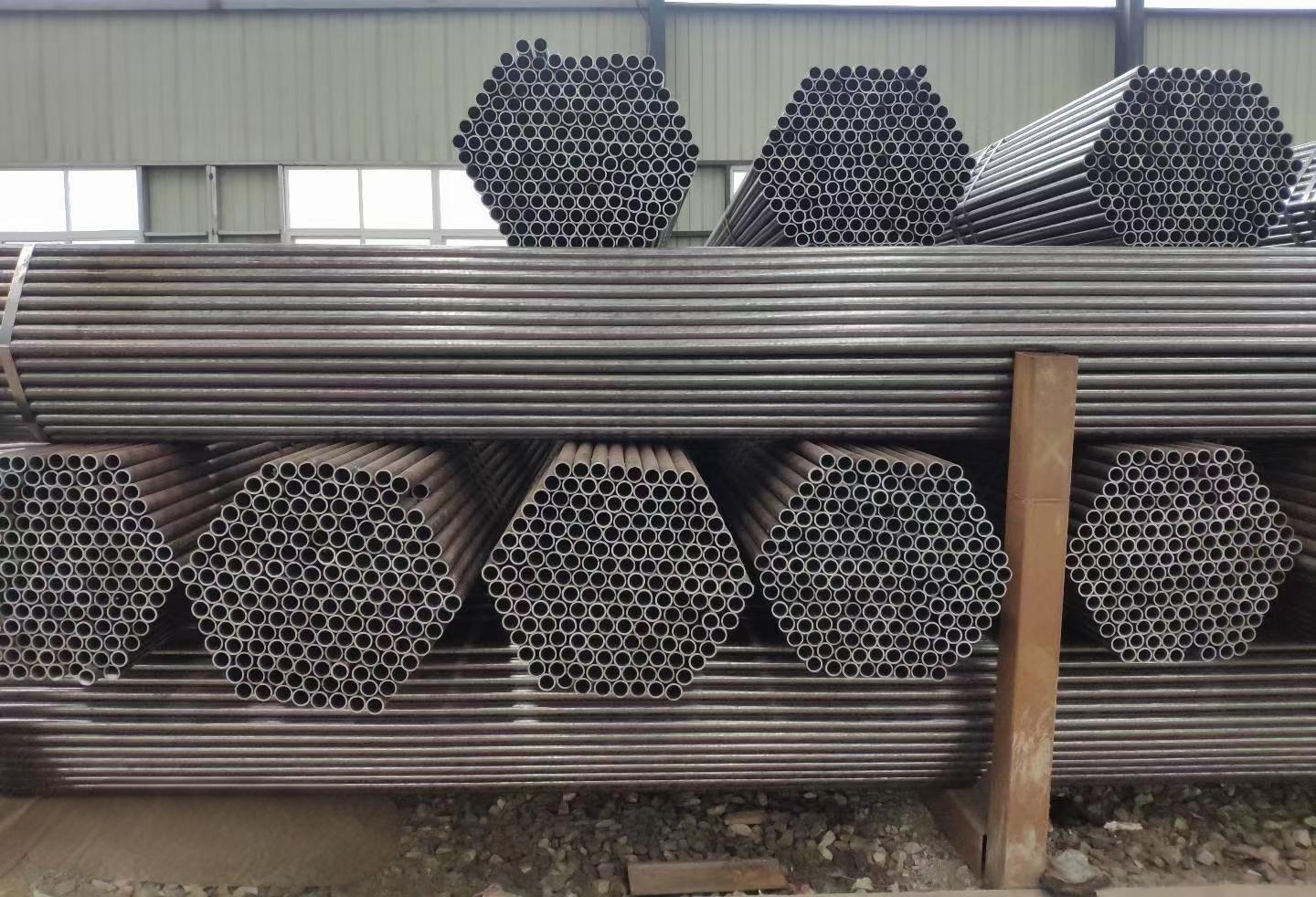

Яким стандартам повинні відповідати високоефективні безшовні вуглецеві труби?

Основні міжнародні стандарти відповідності вуглецевих безшовних труб

ASTM A106 Grade B: еталон для вуглецевих безшовних труб у високотемпературних умовах

ASTM A106 Grade B вважається основним стандартом для безшовних вуглецевих труб, що використовуються при високих температурах на електростанціях та НПЗ по всьому світу. Специфікації передбачають мінімальну межу текучості 35 ksi та міцність на розрив 60 ksi під час роботи при температурах до 750 градусів за Фаренгейтом або 400 градусів Цельсія. Особливістю цього класу є дуже ретельний контроль хімічного складу. Вміст вуглецю не перевищує 0,30%, марганець знаходиться в межах від 0,29% до 1,06%, а також існують суворі обмеження на домішки, такі як мідь та хром. Такий контроль допомагає зберегти хороші властивості зварювання та запобігає повзучості з часом. Загальні стандарти загального призначення не вимагають усього цього. Для A106 Grade B компанії зобов'язані проводити обов'язкові випробування за методом Шарпі (V-подібний надріз), якщо труби будуть експлуатуватися в умовах низьких температур. Крім того, необхідно проводити нормалізацію шляхом повного термічного оброблення. Це дозволяє усунути типові точки відмов, які часто виникають через постійні цикли нагрівання та охолодження в паропроводах та інших технологічних трубопровідних системах на промислових об’єктах.

API 5L проти ASTM A53 проти EN 10216-2: Відповідність стандартів безшовних вуглецевих труб до глобальних вимог проектів

Вибір між API 5L, ASTM A53 та EN 10216-2 залежить від робочого тиску, географічного відповідності та умов експлуатації:

Що стосується транскордонних нафто- і газопроводів, валідація міцності проти руйнування за SR6 згідно з API 5L просто не може ігноруватися. Для тих, хто працює в агресивних середовищах, таких як шельфові родовища Північного моря, EN 10216-2 вимагає суворих випробувань на водневе ураження. З іншого боку, ASTM A53 може здатися бюджетним варіантом для експлуатаційних характеристик, хоча він не враховує належним чином контроль мікроструктури. Помилка в цьому питанні може призвести до величезних витрат на заміну, що перевищують 740 тис. дол. США, за даними інституту Ponemon за 2023 рік. Саме тому так важливо з самого початку обрати правильний стандарт, щоб забезпечити цілісність трубопровідних активів протягом усього терміну їхньої експлуатації.

Ключові механічні та хімічні вимоги до високоефективних безшовних вуглецевих труб

Вміст вуглецю, марганецю та залишкових елементів: як хімічний склад впливає на міцність і зварюваність

Хімічний склад матеріалів відіграє важливу роль у їх механічній поведінці, здатності до зварювання та довговічності. Щодо вмісту вуглецю, найкраще підходять нижчі марки з вмістом близько 0.10–0.20%, які добре підходять для виробів, що потребують гнучкості без розриву та забезпечують якісне зварювання в трубопроводах і інших системах транспортування рідин. Навпаки, матеріали з вищим вмістом вуглецю — 0.45% і більше — зазвичай мають вищу міцність на розтягнення, що робить їх придатними для конструкцій або деталей, які піддаються значним навантаженням. Вміст марганцю в діапазоні від 0.30% до 1.06% сприяє покращенню твердості та ударної в’язкості навіть за низьких температур, одночасно зберігаючи достатню оброблюваність матеріалу для формування. Рівень сірки та фосфору необхідно суворо контролювати, щоб їх сумарний вміст не перевищував 0.05%, щоб уникнути таких проблем, як гаряче тріщинування та крихке руйнування. Дані галузевої статистики за 2024 рік показують, що перевищення цього ліміту скорочує термін експлуатації приблизно на 40% у застосунках із постійним навантаженням.

Орієнтовні значення межі плинності, міцності на розтяг і ударної в’язкості відповідно до стандартів ASTM/ASME

Механічні властивості матеріалів визначають, яке навантаження вони можуть витримати перед руйнуванням. Стандарт ASTM A106 Grade B встановлює певні вимоги, зокрема мінімальну межу текучості близько 240 МПа та межу міцності близько 415 МПа. Ці характеристики залишаються стабільними в досить широкому діапазоні температур — від -40 градусів Цельсія до 400 °C згідно з рекомендаціями ASME B31.3 від 2024 року. Працюючи в умовах низьких температур, потрібно враховувати ще один важливий параметр: результат випробування на ударну в’язкість за Шарпі (V-подібний надріз) повинен становити щонайменше 27 джоулів при -30 °C. Це допомагає запобігти крихкому руйнуванню, яке може виникнути у зварених трубах за таких умов. Безшовний процес виробництва забезпечує більш однорідну зернисту структуру по всьому матеріалу та усуває слабкі ділянки, які можуть утворитися на швах. Через це безшовні труби зазвичай можуть витримувати приблизно на 25 відсотків більший тиск, ніж їхні зварні аналоги. Хоча ASTM A53 має багато спільних вимог щодо міцності, він не передбачає випробувань на ударну в’язкість. Тому цей матеріал є поганим вибором для застосування при дуже низьких температурах або в умовах циклічного навантаження.

Виробничі процеси, які забезпечують відповідність безшовних труб з вуглецевої сталі встановленим стандартам продуктивності

Гаряче-фінішне, холодне волочіння та нормалізуюча обробка: узгодження процесу зі стандартами для безшовних труб з вуглецевої сталі

Три термомеханічні процеси безпосередньо забезпечують відповідність міжнародним стандартам:

• Гаряче-фінішне , що проводиться при температурі понад 1200 °C з подальшим ротаційним прошиванням, забезпечує рівномірний напрямок зерен, необхідний для стійкості при високих температурах та дотримання розмірних допусків за ASTM A106 (±12,5% товщини стінки).
• Холодне волочіння покращує якість поверхні (Ra ≤1,6 мкм за API 5L), точність розмірів та межу міцності — до 70 тис. фунтів на квадратний дюйм — і водночас підвищує опір втомленню та корозії.
• Нормалізація , термічна обробка з контрольованим охолодженням на повітрі, дрібнозерниста структура якої забезпечує відповідність вимогам EN 10216-2 щодо випробувань на ударну в’язкість за схемою Шарпі, підвищуючи пластичність при низьких температурах на 40%.

Ці процеси усувають зварні шви — основне джерело відмов у системах підвищеного тиску — зменшуючи ризик витоку на 83% порівняно зі зварними аналогами (дані цілісності трубопроводів за 2023 рік). Кожна труба проходить автоматичне ультразвукове тестування (AUT) та гідростатичну перевірку під тиском перед сертифікацією, що забезпечує відповідність специфічним механічним параметрам застосування.

Вибір стандартів, орієнтований на застосування, для безшовних вуглецевих труб у критичних галузях

Утворення пари, передача нафти та газу та хімічна обробка: відповідність стандартів безшовних вуглецевих труб умовам експлуатації

Оптимальний вибір стандарту залежить від точного узгодження з умовами експлуатації:

• Утворення пари вище 750 °F (400 °C) вимагає ASTM A106 Grade B або ASME SA-335 P11/P22 для стійкості до повзучості та теплової стабільності.
• Передача нафти та газу вимагає API 5L Grade X60/X70, спроектованого для витримування внутрішнього тиску понад 2500 PSI із стійкістю до водневого руйнування в агресивних середовищах.
• Хімічна обробка ґрунтується на ASTM A333 клас 6 для стійкості при кріогенних температурах до –50 °F (–45 °C) та сплавах ASTM A335 для підвищеної стійкості до корозії від хлоридів, сірчаної кислоти та інших агресивних середовищ.

При прийнятті рішень щодо систем трубопроводів інженерам потрібно враховувати кілька ключових факторів, зокрема екстремальні температури, схильність до корозії та навантаження тиском. Ці умови визначають, наскільки товстими мають бути стінки труб згідно з рекомендаціями ASME B31.3, які заходи захисту від водневого ураження необхідні та чи матеріали зможуть витримати раптові зміни температури. Труби, виготовлені спеціально для певного застосування, зазвичай служать приблизно на 40 відсотків довше за умов жорсткого впливу, наприклад, морської води або кислотних хімікатів. Для морських нафтових вишок стандарт API 5L забезпечує, що труби не потріскаються під впливом напруги від великих глибинних тисків. У той же час хімічні заводи покладаються на труби ASTM A335, що містять сплави хрому та молібдену, оскільки ці матеріали стійкі до деградації від агресивних речовин. Правильний вибір має велике значення, адже помилковий вибір матеріалів призводить до відмов обладнання, дорогих простоїв та проблем із дотриманням норм безпеки.
