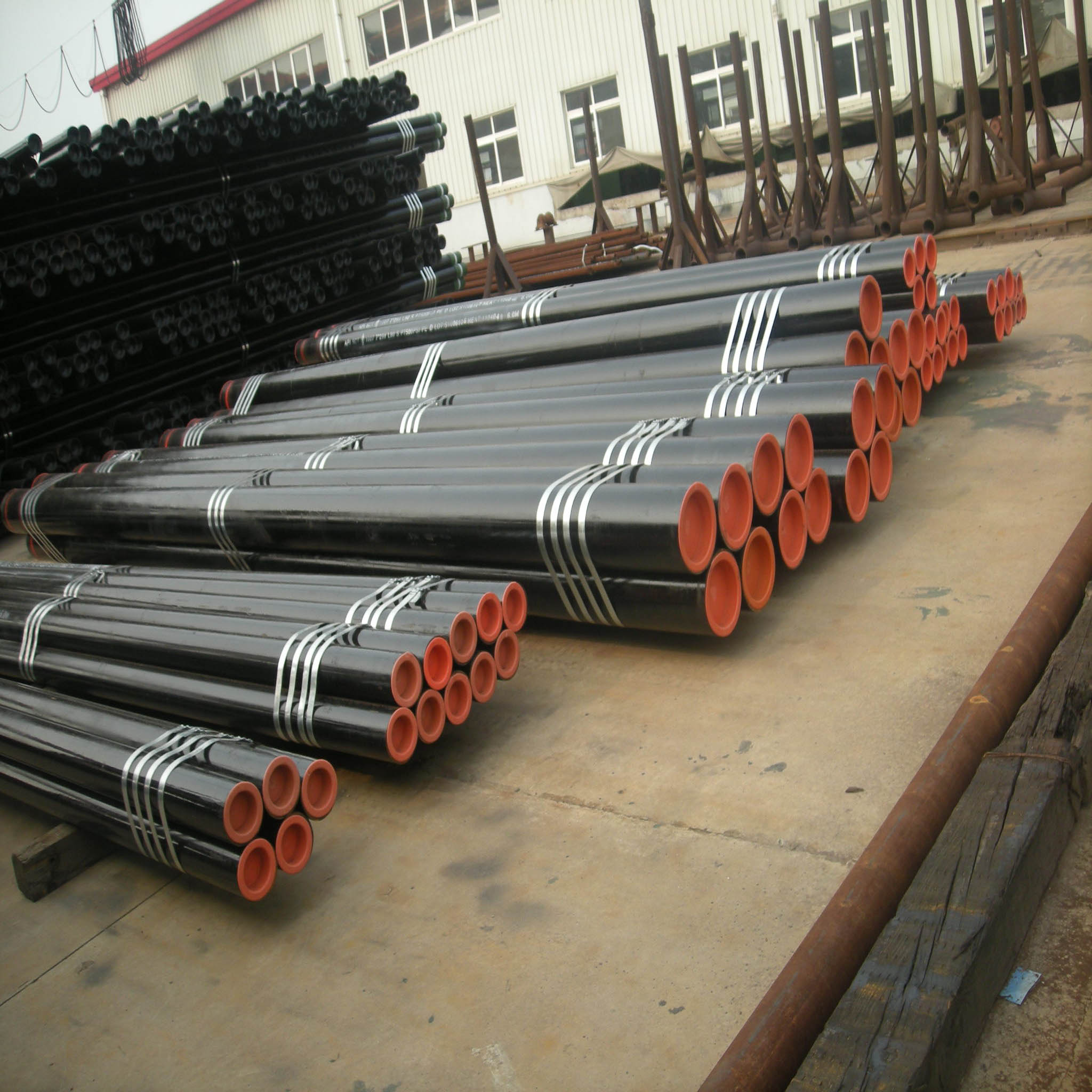

Quais normas os tubos de revestimento devem atender para aplicações em campos de petróleo?

Norma API 5CT: Requisitos Principais para Tubos de Revestimento de Petróleo

Visão geral da API 5CT - Revestimento e Tubulação para Petróleo e Gás

A API 5CT é uma especificação criada pelo American Petroleum Institute que define os requisitos para revestimentos e tubos utilizados em várias etapas do desenvolvimento de poços, incluindo construção, operações de produção e processos de injeção. Este padrão aplica-se a produtos de tubos de aço sem costura e soldados, ajudando a manter a uniformidade no que diz respeito ao projeto desses componentes, aos materiais dos quais são feitos e ao seu desempenho sob diferentes condições nos campos petrolíferos ao redor do mundo. O que torna este padrão tão importante? Bem, ele aborda aspectos como variações aceitáveis de tamanho, integridade estrutural sob tensão e se o equipamento pode suportar ambientes agressivos, desde condições normais de reservatório até poços extremos de HPHT (alta pressão e alta temperatura), onde a confiabilidade é mais crítica abaixo da superfície.

Parâmetros Chave Definidos na Especificação API 5CT para Revestimento e Tubulação

O padrão API 5CT estabelece regras bastante rigorosas quanto à resistência exigida desses tubos e aos produtos químicos que eles contêm, especialmente para tipos comuns como J55, N80 e P110. Tome como exemplo o grau P110, que precisa ter pelo menos 110 mil libras por polegada quadrada de resistência à tração para ser aceito. A versão N80 representa um bom equilíbrio entre resistência suficiente e boa resistência à corrosão. Na fabricação desses tubos, a espessura da parede deve permanecer dentro de cerca de 12,5 por cento para mais ou para menos, o que realmente não deixa margem para erros. Cada tubo é submetido a testes de pressão hidrostática de pelo menos 2.000 psi para garantir que nada se rompa quando as condições ficarem difíceis no interior do poço.

Alinhamento Entre os Padrões API e ISO para Tubos de Revestimento e Produção (OCTG)

O padrão API 5CT trabalha em conjunto com a ISO 11960 para garantir que os Tubos e Perfis para Campos Petrolíferos (OCTG) possam ser utilizados em diferentes países sem problemas de compatibilidade. Em termos específicos, esses dois padrões concordam sobre aspectos como a precisão necessária nas medições, quais graus de materiais são aceitáveis e quais testes devem ser realizados. A forma como a API categoriza produtos dos Grupos 1 ao 4 corresponde exatamente ao sistema de classificação da ISO, o que facilita muito para empresas que atuam em projetos petrolíferos internacionais cumprirem os requisitos. Mesmo ao analisar as conexões entre tubos, há concordância entre os padrões por meio de protocolos como a ISO 13679. Essa abordagem compartilhada dá aos engenheiros maior confiança quanto ao desempenho do equipamento em condições reais e ajuda a manter as cadeias de suprimento funcionando sem interrupções em fronteiras onde diferentes regulamentações poderiam causar problemas.

Requisitos de Certificação para Fornecedores de Tubos de Campo de Petróleo segundo a API 5CT

Fabricantes que buscam a certificação API 5CT precisam passar por verificações bastante rigorosas, que abrangem desde o rastreamento dos materiais até sua origem, controle rigoroso dos processos de usina, até inspeções realizadas por terceiros independentes. Uma vez certificadas, as instalações enfrentam uma nova rodada de avaliação a cada ano para garantir que ainda estão aplicando tratamentos térmicos adequados e utilizando métodos confiáveis de avaliação não destrutiva de forma consistente em todas as corridas de produção. Antes que quaisquer tubos possam ser realmente utilizados em poços durante operações sérias de perfuração, há também um processo completo de validação envolvendo testes de ruptura, ensaios de resistência ao colapso e medições de resistência à tração conforme os padrões descritos na API TR 5C3. Estes não são apenas exercícios burocráticos — representam requisitos reais de segurança que protegem tanto a integridade dos equipamentos quanto o pessoal que trabalha nessas condições subterrâneas adversas.

Classes de Material e Propriedades Mecânicas para o Desempenho de Tubos de Revestimento de Petróleo

Classes de Tubos de Revestimento API Comuns para Várias Aplicações em Poços

A American Petroleum Institute estabeleceu várias classes de revestimento projetadas para diferentes ambientes de poço. H40 e J55 são comumente encontrados em poços mais rasos onde a pressão não é muito intensa. A classe J55 oferece, na verdade, melhor integridade estrutural ao lidar com bolsões rasos de gás, o que a torna uma escolha popular entre perfuradores que atuam nessas condições. Avançando na escala, o N80 funciona bem em poços moderadamente profundos e especialmente em cenários de perfuração horizontal. Quando chegamos ao P110, essa classe realmente se destaca, pois consegue suportar as cargas pesadas necessárias para a perfuração em águas profundas e para operações de alta pressão e alta temperatura (HPHT) que levam os equipamentos ao limite. Analisando dados recentes do relatório Mercado de Tubos de Revestimento para Petróleo da América do Norte 2024, surge algo interessante: cerca de 60% de todos os poços de xisto não convencionais hoje utilizam revestimentos P110 ou ainda mais resistentes, apenas para evitar problemas de flambagem em formações geológicas complexas.

Propriedades Mecânicas e Composição Química por Grau (por exemplo, H40, J55, N80, P110)

Cada grau é projetado com metalurgia precisa para atender às exigências operacionais:

Grau	Resistência à Tração (psi)	Composição Principal	Caso de uso comum
H40	40,000	Baixo carbono (0,25–0,35%)	Poços terrestres de baixa pressão
J55	55,000	0,3–0,35% de carbono, 1,2% de manganês	Reservatórios rasos de gás
N80	80,000	Liga de cromo-molibdênio	Perfuração horizontal em profundidades moderadas
P110	110,000	Alto teor de níquel (2–3%) e vanádio	Poços offshore de alta pressão e alta temperatura

Estudos publicados no Journal of Petroleum Exploration and Production mostram que o N80 e o P110 retêm até 92% da sua resistência à tração a 300°F (149°C), tornando-os ideais para aplicações geotérmicas e em águas profundas.

Critérios de Seleção com Base nas Necessidades de Construção e Integridade do Poço

A seleção do material depende de três fatores principais:

• Dinâmica de carga : Resistência ao colapso para poços HPHT versus resistência à tração em perfurações de longo alcance
• Exposição à corrosão : Graus de alta liga para ambientes ricos em H₂S ("sour") versus J55 economicamente viável em formações benignas
• Limites regulatórios : O P110 é frequentemente exigido em poços que excedem 15.000 psi, conforme as diretrizes da ISO 11960

Projetos modernos utilizam cada vez mais abordagens híbridas – combinando materiais de base de alta resistência com revestimentos resistentes à corrosão – para otimizar durabilidade e eficiência econômica.

Desempenho sob Condições de Alta Pressão e Alta Temperatura (HPHT)

Desafios de Projeto em Poços de Alta Pressão e Alta Temperatura (HPHT)

Em poços de alta pressão e alta temperatura, o revestimento enfrenta pressões superiores a 15.000 psi e temperaturas acima de 400 graus Fahrenheit, o que coloca à prova a capacidade dos materiais de resistirem. De acordo com o último Relatório de Energia HPHT de 2024, quase 4 em cada 10 falhas em poços profundos ocorrem porque o revestimento se deforma sob essas condições severas. Para engenheiros que atuam nesses projetos, encontrar o equilíbrio adequado entre espessura da parede, requisitos de limite de escoamento (pelo menos 110 ksi para aço grau P110) e a expansão dos materiais quando aquecidos é fundamental. Mas há outro fator que precisam monitorar – se o revestimento for muito espesso ou resistente, torna-se pesado demais para ser manuseado durante a instalação, criando problemas futuros.

Resistência à Explosão, Colapso e Tração em Aplicações de Tubos de Revestimento para Petróleo

Três métricas principais de desempenho determinam a adequação ao HPHT:

• Resistência à explosão : Evita ruptura durante a estimulação; por exemplo, revestimento de 10¾" N80 deve suportar pelo menos 12.000 psi
• Resistência ao colapso : Resiste à pressão externa da formação em zonas ultraprofundas
• Capacidade de Tração : Suporta cargas axiais superiores a 1,2 milhão de libras

A API 5CT exige um fator de segurança de 1,25x acima das cargas calculadas no pior cenário em todos os três parâmetros para garantir margens operacionais.

Protocolos de teste para validação de desempenho sob estresse

Os fabricantes validam o desempenho em altas pressões e altas temperaturas (HPHT) por meio de um processo em múltiplas etapas:

1. Teste hidrostático a 125% da pressão nominal
2. Ciclagem térmica entre -40°F e 450°F
3. Teste de corrosão sob tensão por sulfetos (SSC) conforme NACE TM0177
4. Análise por elementos finitos (FEA) para modelagem da distribuição de tensões

Essas medidas demonstraram reduzir as taxas de falha em campo em 67% em comparação com produtos não certificados (ASME 2023).

Estudo de Caso: Prevenção de Falhas em Operações de Perfuração em Águas Profundas

Em 2023, um operador no Golfo do México evitou um possível vazamento com perda potencial de 740 milhões de dólares ao utilizar revestimento do grau Q125 com revestimento interno de liga contendo 18% de cromo. Durante um teste de integridade de 72 horas, o sistema suportou com sucesso 14.700 psi e 392 °F, destacando como materiais avançados e processos rigorosos de qualificação aumentam a segurança em ambientes extremos.

Resistência à Corrosão e Durabilidade a Longo Prazo de Tubos de Revestimento para Poços de Petróleo

Os tubos de revestimento para poços de petróleo enfrentam condições agressivas no subsolo — incluindo sulfeto de hidrogênio (H₂S), dióxido de carbono (CO₂) e salmouras — que aceleram a corrosão até cinco vezes mais do que em ambientes superficiais (NACE 2023). Sem proteção adequada, essa degradação compromete a integridade do poço e aumenta o risco de vazamentos ou falhas catastróficas.

Padrões API para Tubulares de Campo de Petróleo em Serviço Ácido (por exemplo, Resistência à SSC)

A API 5CT exige resistência ao trincamento por tensão sob sulfetos (SSC) para aplicações em serviço ácido. Os revestimentos devem suportar 720 horas de exposição a ambientes saturados com H₂S enquanto submetidos a 80% da sua resistência mínima à tração. Pesquisas do setor indicam que 92% dos operadores priorizam o desempenho conforme a API em relação ao custo inicial ao selecionar tubulares para poços de alto risco.

Revestimentos, Revestimentos Internos e Ligas Alternativas para Maior Durabilidade

Para combater a corrosão, os operadores utilizam várias soluções comprovadas:

• Revestimentos híbridos de epóxi/zinco que reduzem a perda de espessura em 40–60% em zonas ricas em salmoura
• Ligas resistentes à corrosão (CRAs), como os aços inoxidáveis 13Cr e 28Cr, oferecendo 2–3 vezes a vida útil do aço carbono
• Revestimentos internos termoplásticos removíveis que reduzem os custos de intervenção em aproximadamente US$ 740 mil por poço ao longo de cinco anos (Ponemon 2023)

Custo versus Longevidade na Seleção de Materiais Resistentes à Corrosão

Material	Impacto nos Custos	Ganho de Longevidade
L80 Padrão	$150–$200/tonelada	8–12 anos
Tubo Revestido CRA	4–6x o material de base	25+ Anos

Operadores com restrições orçamentárias e compromissos ESG estão adotando estratégias de implantação faseada de Materiais Resistentes à Corrosão. Uma Análise de Materiais Resistentes à Corrosão de 2024 constatou que essa abordagem reduz os custos totais de propriedade em 18–22% em comparação com atualizações completas do sistema.

Segurança, Conformidade Ambiental e Integridade de Revestimento em Operações de Petróleo

Garantir a integridade do revestimento é essencial para a segurança operacional e a responsabilidade ambiental. Um projeto robusto, monitoramento contínuo e conformidade regulatória ajudam a prevenir incidentes que possam prejudicar pessoal, ecossistemas ou infraestrutura.

Normas Regulatórias para Acessórios de Tubulação de Aço Carbono em Zonas Sensíveis

A Agência de Proteção Ambiental dos EUA (EPA), juntamente com o Escritório de Segurança e Proteção Ambiental (BSEE), estabeleceu regras bastante rigorosas em relação aos sistemas de revestimento em áreas onde o meio ambiente é particularmente sensível. O que isso significa na prática? Basicamente, exigem paredes mais espessas nesses revestimentos, garantem que resistam à corrosão, especialmente por sulfeto de hidrogênio (H2S), e verificam se os trabalhos de cimentação atendem a determinados padrões para impedir que fluidos infiltrem nas águas subterrâneas ou no solo. Tome-se como exemplo as zonas úmidas costeiras. Lá embaixo, muitas tubulações precisam de proteção adicional contra algo chamado resistência à SSC, porque a região tende a apresentar condições naturalmente ácidas que podem danificar materiais comuns ao longo do tempo.

Mitigação de Riscos Operacionais e de Segurança nas Operações de Perfuração

Olhar para o futuro e encontrar maneiras de prevenir problemas antes que eles aconteçam significa ter esses sensores inteligentes conectados pela internet, monitorando constantemente as condições. Esses pequenos dispositivos conseguem detectar mudanças sutis no comportamento dos revestimentos ou quando as pressões começam a apresentar anomalias. O Bureau of Safety and Environmental Enforcement divulgou recentemente algumas recomendações enfatizando a importância do monitoramento digital contínuo para manter a integridade desses revestimentos. De acordo com relatórios do setor após 2022, locais onde os operadores implementaram esses tipos de sistemas de monitoramento registraram cerca de 38 por cento menos problemas em suas áreas de alta pressão. E também não devemos esquecer da análise por elementos finitos. Esse método, apesar do nome sofisticado, permite basicamente que engenheiros simulem diferentes cenários de tensão ao planejar operações de fraturamento hidráulico, o que resulta, no fim das contas, em cadeias de revestimento melhor projetadas e posicionadas.

Proteções Ambientais e Prevenção de Vazamentos por meio da Integridade do Revestimento

O uso de múltiplas barreiras, como técnicas aprimoradas de cimentação e sistemas duplos de revestimento, ajuda a reduzir a probabilidade de vazamentos de fluidos no subsolo. Um estudo publicado no ano passado constatou que, quando poços de gás de xisto utilizam revestimentos com revestimento de resina epóxi, eles emitem cerca da metade do metano em comparação com aqueles sem esse tipo de revestimento. Lá no norte, no Ártico, os engenheiros instalam tubulações com isolamento a vácuo para evitar que o calor afete o solo congelado abaixo. Essa abordagem facilita que as empresas cumpram rigorosas diretrizes ambientais destinadas a proteger essas áreas naturais frágeis, onde até pequenas alterações podem ter grandes consequências ao longo do tempo.

Perguntas Frequentes (FAQ)

Qual é a finalidade da norma API 5CT?

A norma API 5CT é usada para especificar os requisitos para revestimentos e tubos de produção no desenvolvimento de poços, garantindo que atendam aos critérios necessários de resistência e desempenho sob diversas condições.

Quais são os graus comuns de tubos de revestimento segundo a API 5CT?

As classes comuns incluem H40, J55, N80 e P110, cada uma projetada para suportar diferentes condições ambientais e pressões dentro de poços de petróleo.

Como a API 5CT se relaciona com as normas ISO?

A API 5CT está alinhada com as normas ISO 11960 e 13679 para garantir compatibilidade global e padronização dos tubos para indústria do petróleo (OCTG), facilitando os requisitos de projetos internacionais.

Que medidas são tomadas para garantir a resistência à corrosão em tubos de revestimento para campos de petróleo?

A resistência à corrosão é aprimorada mediante o uso de revestimentos epóxi, ligas resistentes à corrosão e forros removíveis, para prolongar a vida útil e a integridade dos tubos de revestimento.
