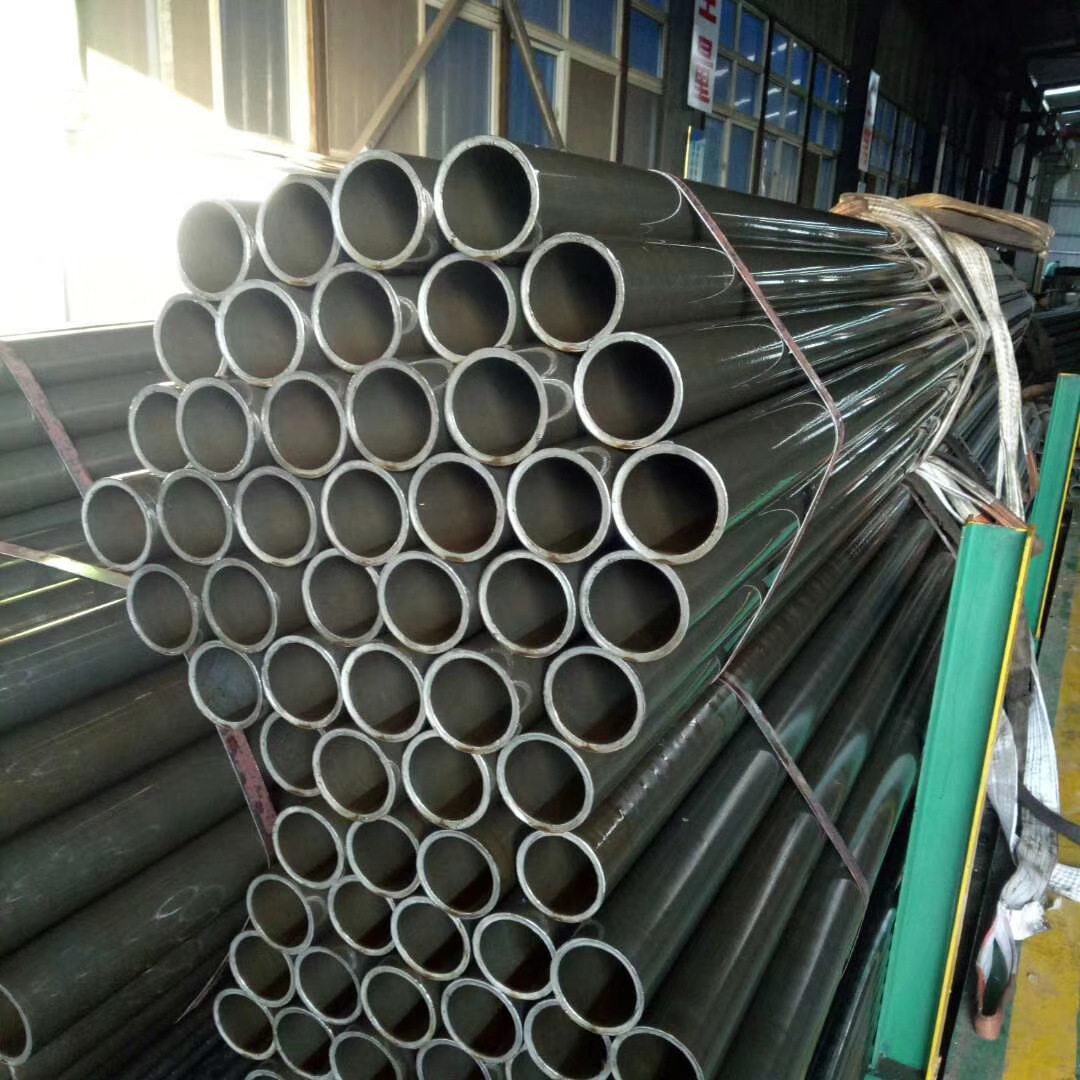

Quais técnicas de processamento fazem com que tubos de precisão atendam aos requisitos de alta precisão?

Usinagem e Torneamento CNC: Alcançando Tolerâncias Rigorosas na Fabricação de Tubos de Precisão

A fabricação moderna de tubos de precisão depende da usinagem avançada por CNC (Controle Numérico Computadorizado) para atingir tolerâncias dentro de ±0,0025 mm (±0,0001³), como demonstrado em componentes aeroespaciais que exigem consistência radial de ±5μm (Pinnacle Precision 2025). Sistemas CNC multieixos permitem operações simultâneas de torneamento e fresamento, resolvendo compromissos tradicionais entre precisão de diâmetro (±0,01 mm) e uniformidade de espessura de parede (±0,005 mm).

O Papel da Usinagem CNC no Alcance de Tolerâncias Rigorosas na Produção de Tubos de Precisão

A usinagem CNC elimina erros humanos por meio da execução automatizada da trajetória da ferramenta, alcançando uma repetibilidade posicional de 2μm entre lotes de produção. Para tubos de aço inoxidável grau médico, isso garante desvios de concentricidade abaixo de 0,003 mm — essencial para o funcionamento de dispositivos implantáveis.

Como a Tornagem CNC Melhora a Precisão de Diâmetro e Espessura de Parede

O controle de alto-frequência do fuso em tornagem CNC (até 15.000 RPM), combinado com ferramentas de ponta de diamante, reduz irregularidades superficiais em 78% em comparação com tornos convencionais. O feedback em tempo real dos servomotores ajusta as forças de corte para manter a espessura de parede em ±0,003 mm em tubos hidráulicos de alumínio.

Integração de Monitoramento e Controle em Tempo Real para Qualidade Consistente na Usinagem

Sensores IoT embutidos monitoram o desgaste da ferramenta e a expansão térmica, acionando compensações automáticas antes que os desvios excedam os limites de tolerância. Um relatório de Eficiência de Usinagem de 2024 mostrou que essa abordagem reduziu outliers dimensionais em 34% na produção de tubulações de injeção de combustível em titânio.

Estudo de Caso: Tubos de Eixo de Alta Precisão Usando Sistemas CNC Multieixos

Um fabricante líder alcançou uma retilineidade de ±5μm em eixos cardãs de fibra de carbono com 2 m de comprimento, combinando torneamento CNC de 5 eixos com amortecimento ativo de vibrações. Medições pós-processo mostraram que 92% dos lotes produzidos atenderam aos padrões aeroespaciais AS9100 sem necessidade de retrabalho.

Tendência: Otimização de Trajetória por IA na Fabricação de Metais CNC

Algoritmos de aprendizado de máquina agora prevêem e compensam a recuperação elástica de materiais em tubos de liga cobre-níquel, melhorando a precisão do ângulo de dobra em 40% em comparação com programação manual. Empresas pioneiras relatam tempos de ciclo 22% mais rápidos, mantendo consistência dimensional inferior a 0,01 mm, conforme detalhado em estudos recentes sobre manufatura de precisão.

Trefilação a Frio e Precisão Dimensional: Aprimorando Retilineidade, Circularidade e Integridade da Superfície

Quando falamos em trefilação a frio, trata-se basicamente de pegar tubos metálicos brutos e moldá-los em peças com alta precisão ao puxar o material através de um dado cônico, tudo sem aquecer o material. O que acontece durante esse processo é bastante interessante – os grãos do metal são alinhados adequadamente, o que na verdade torna o produto final mais resistente e durável. E não podemos esquecer também da precisão alcançada. Estamos falando de dimensões tão exatas que podem variar em apenas 0,05 milímetros, conforme as especificações industriais do ano passado. Para fabricantes que trabalham com tubos de precisão, a trefilação a frio se destaca por melhorar vários fatores-chave que fazem toda a diferença na produção de componentes de alta qualidade para aplicações exigentes.

• Direcção : Reduz desvios para ±0,1 mm/m por meio do controle de tensão axial
• Redondeza : Mantém a ovalização abaixo de 0,5% do diâmetro nominal
• Acabamento da superfície : Alcança Ra ± 0,8 μm sem polimento secundário

Como a Laminação a Frio Melhora o Controle de Comprimento, Retidão e Redondez em Tubos de Precisão

A laminação a frio começa quando os tubos passam pelo que se chama de fase de redução controlada por mandril, reduzindo tipicamente sua seção transversal em cerca de 20 a 40 por cento. A curvatura e alongamento reais durante este processo ajudam a eliminar aquelas tensões residuais indesejadas que fazem o metal deformar com o tempo, o que significa que produtos muito mais retos saem ao final – cerca de 80% melhores do que os provenientes diretamente de máquinas de extrusão. Alguns testes recentes em 2023 analisaram como isso funciona especificamente para linhas hidráulicas aeroespaciais. Descobriram que, após apenas três passagens pelo equipamento de laminação, essas linhas mantiveram uma redondez bastante consistente ao longo de todo o seu comprimento, permanecendo dentro da tolerância de 0,03 mm mesmo em trechos de 10 metros.

Sinergia entre Usinagem CNC e Laminação a Frio para Estabilidade Dimensional Superior

A combinação de estiramento a frio com usinagem CNC cria uma abordagem híbrida de fabricação:

1. Conformação primária : O estiramento a frio estabelece a geometria básica com 95% de eficiência de material
2. Ajuste final : A usinagem CNC alcança tolerâncias na ordem de mícrons em superfícies críticas
   Esse processo combinado reduz o tempo de usinagem em 35–50% em comparação com métodos convencionais, mantendo a concentricidade dentro de 0,01 mm.

Informação Dados: Redução de 90% na ovalização após o processo de estiramento a frio

Análises recentes de tubos de aço inoxidável grau médico mostram como o estiramento a frio corrige imperfeições geométricas:

Essas melhorias permitem que os tubos de precisão atendam às tolerâncias da classe ISO 2768-f sem necessidade de processamento secundário.

Retificação e Acabamento de Superfície para Aplicações Exigentes

Retificação Interna e Externa para Atender aos Requisitos de Acabamento superficial em Tubos de Precisão

Quando tubos de precisão exigem uma rugosidade superficial inferior a Ra 0,4 mícrons, os fabricantes normalmente recorrem a métodos de retificação interna e externa. Para o interior desses tubos, rodas abrasivas menores são utilizadas para refinar os furos críticos empregados em sistemas hidráulicos e pneumáticos. A parte externa também recebe atenção, garantindo que o diâmetro permaneça consistente para que as vedações se encaixem corretamente sem vazamentos. De acordo com uma pesquisa publicada em 2024 sobre materiais aeroespaciais, peças submetidas à retificação apresentam cerca de 30% mais resistência à fadiga do que aquelas apenas torneadas. Essa melhoria ocorre porque a retificação remove as microfissuras deixadas durante etapas anteriores de usinagem, algo que o torneamento convencional não realiza de forma tão eficaz.

Obtenção de Rugosidade Submicrométrica em Tubos de Precisão de Qualidade Aeroespacial

A indústria aeroespacial necessita de superfícies de tubos extremamente lisas, com uma rugosidade média em torno de 0,1 mícron ou melhor, para manter o fluxo de combustível suave sem gerar partículas que possam danificar componentes sensíveis. Para obter esses acabamentos extremamente finos, os fabricantes utilizam rodas especiais de diamante que giram entre 15 mil e 25 mil rotações por minuto. Também utilizam sistemas de refrigeração com filtros durante o processo, o que reduz a deformação relacionada ao calor em cerca de quarenta por cento, comparado ao retífica sem sistema de resfriamento. Atualmente, as empresas dependem de equipamentos avançados de perfilagem para verificar se seu trabalho atende aos rigorosos requisitos de qualidade AS9100. Alguns desses dispositivos conseguem detectar irregularidades na superfície tão pequenas quanto 0,02 mícrons, garantindo que tudo permaneça dentro das tolerâncias apertadas exigidas para a operação segura de aeronaves.

Quando a retífica é economicamente inviável apesar de tolerâncias rigorosas?

Ao lidar com tubos menores que 50 mm de diâmetro ou produzindo menos de 5.000 unidades por ano, a retificação simplesmente já não faz sentido financeiro. Tome como exemplo os fios-guia médicos. Esses pequenos componentes exigem um acabamento superficial de cerca de 0,8 mícrons Ra. A eletropoluição alcança esse resultado cerca de 20 por cento mais rápido do que os métodos tradicionais, o que reduz os custos de fabricação em aproximadamente $3,50 por peça. Isso representa uma economia significativa ao longo do tempo. Para materiais mais macios que 35 HRC na escala de dureza ou com espessuras de parede inconsistentes superiores a 8%, outras opções funcionam melhor. A brunagem e o polimento a laser costumam ser soluções mais eficazes nessas situações. A indústria aprendeu com a experiência o que funciona melhor em diferentes cenários, equilibrando requisitos de qualidade com a economia da produção.

Tratamento Térmico e Aprimoramento de Superfície para Desempenho de Longo Prazo

Alívio de Tensões e Recozimento para Manter a Estabilidade Dimensional em Tubos de Precisão

Quando os fabricantes aplicam aquecimento controlado durante processos de alívio de tensões e recozimento, conseguem reduzir as tensões internas em cerca de 80-85%. Isso faz toda a diferença na manutenção da retidão e precisão dos tubos, especialmente aqueles utilizados em sistemas hidráulicos ou componentes atuadores aeroespaciais, onde até mesmo pequenas deformações são inaceitáveis. Uma pesquisa recente publicada em 2024 analisou de perto esse fenômeno. O estudo revelou algo bastante impressionante: tubos submetidos a recozimento subcrítico mantiveram sua forma circular dentro de apenas ± 0,02 mm, mesmo expostos a temperaturas extremas que variam de menos 40 graus Celsius até 300 graus Celsius. Manter esse nível de estabilidade dimensional é absolutamente essencial para garantir que as vedações funcionem adequadamente nesses ambientes exigentes, onde as condições mudam constantemente.

Melhoria da Superfície por Nitretação e Tecnologias Avançadas de Revestimento

A nitretação a plasma aumenta a dureza superficial em 40% mantendo a flexibilidade do núcleo — uma vantagem essencial para tubos em conjuntos de juntas robóticas. Métodos avançados de revestimento, como a projeção HVOF (High-Velocity Oxygen Fuel), alcançam uniformidade de espessura de 5–8μm, reduzindo as taxas de desgaste em 90% nos sistemas de manipulação de semicondutores.

Impacto do Tratamento Térmico na Durabilidade e Desempenho de Tubos de Precisão

Os tratamentos de cementação realmente aumentam a resistência dos componentes ao desgaste. Testes de campo mostraram que os componentes duram cerca de três vezes mais quando submetidos a tensões constantes após esse tratamento. Tome como exemplo equipamentos de perfuração de petróleo. Os estudos de caso revelam algo interessante também. Tubos normalizados conseguem suportar aproximadamente 2,5 vezes mais ciclos de pressão antes de falhar do que os tubos comuns. Isso faz uma grande diferença na prática. As equipes de manutenção gastam muito menos tempo consertando essas peças ao longo de um período de dez anos, porque elas simplesmente não quebram com tanta frequência. As empresas economizam dinheiro com substituições e tempo ocioso, o que se acumula significativamente a longo prazo.

Garantia de Qualidade: Soldagem, Inspeção e Metrologia na Fabricação de Tubos de Precisão

Papel da Soldagem em Alta Frequência na Fabricação de Tubos de Precisão com Mínima Distorção

A soldadura de alta frequência (HF) produz juntas contínuas em tubos de precisão ao concentrar energia no ponto de soldadura, reduzindo a distorção induzida pelo calor. Este método atinge uma integridade da soldadura comparável à resistência do material base, mantendo uma precisão dimensional de ±0,1 mm.

Sistemas Avançados de Inspeção para Garantia de Qualidade de Soldadura

Sistemas automatizados de ensaio ultrassônico por matriz setorial (PAUT) e corrente parasita inspecionam 100% das soldaduras a velocidades de 12 m/min, detectando defeitos tão pequenos quanto 50 μm. A difração de raios X complementa esses métodos analisando tensões residuais próximas às soldaduras sem necessidade de amostragem destrutiva.

Uso de Máquinas de Medição por Coordenadas (CMM) e Digitalização a Laser para Metrologia sem Contato

Sistemas modernos de CMM medem geometrias de tubos de precisão com exatidão de 1,5 μm, enquanto scanners a laser capturam 500.000 pontos de superfície por segundo. Essas ferramentas verificam parâmetros críticos como ovalização (tolerância ±0,5%) e uniformidade de espessura de parede (±0,03 mm) em velocidades compatíveis com linhas de produção.

Equilibrando Medição de Alta Precisão com Produtividade na Produção

Fabricantes avançados alcançam taxas de rendimento inicial de 98% ao integrar medidores a laser em linha com controles adaptativos de processo. Laços de feedback em tempo real ajustam os parâmetros de conformação em ciclos de 0,5 segundo, demonstrando como sistemas de metrologia orientados por IA mantêm taxas de refugo <0,1% enquanto operam com 85% de utilização dos equipamentos.

Perguntas Frequentes (FAQ)

Quais são as principais vantagens da usinagem CNC na produção de tubos de precisão?

A usinagem CNC permite alta precisão e exatidão na produção de tubos, eliminando erros humanos e permitindo processos automatizados e repetíveis. Ajuda a atingir tolerâncias rigorosas necessárias para aplicações críticas, como implantes médicos e componentes aeroespaciais.

Como o estiramento a frio melhora a qualidade dos tubos de precisão?

A trefilação a frio aumenta a resistência e a precisão dimensional dos tubos ao alinhar os grãos metálicos durante o processo de trefilação, sem aquecimento. Reduz desvios dimensionais e melhora a retilineidade e a circularidade, tornando-a ideal para a produção de componentes de alta qualidade.

Por que a retificação é utilizada na fabricação de tubos de precisão?

A retificação é utilizada para obter superfícies extremamente lisas e tolerâncias rigorosas em tubos de precisão. Melhora a resistência à fadiga e remove microtrincas deixadas após usinagem, o que é essencial para aplicações exigentes, como em sistemas aeroespaciais e hidráulicos.

Como os sistemas avançados de inspeção contribuem para a fabricação de tubos de precisão?

Sistemas avançados, como ensaios ultrassônicos com varredura por fase e escaneamento a laser, garantem a qualidade das soldas e a precisão dimensional ao detectar defeitos e medir geometrias com exatidão. Eles ajudam a manter altos padrões de qualidade de produção ao identificar possíveis problemas antes que afetem o produto final.
