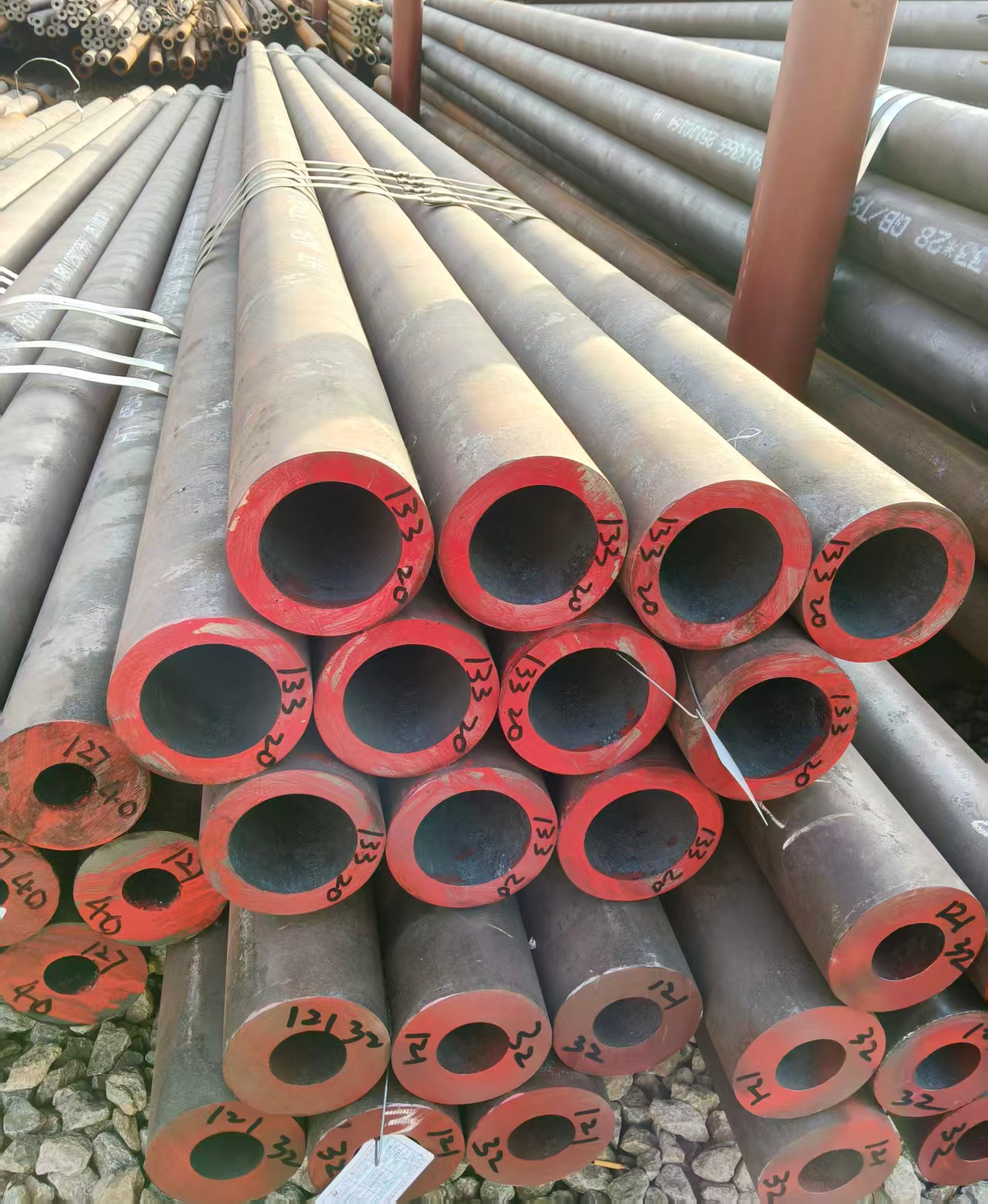

Quali tubi in lega resistono alle alte temperature nel settore energetico?

Perché i tubi in lega ad alta temperatura sono fondamentali nella generazione moderna di energia

Aumento dei parametri del vapore e sfide relative al degrado dei materiali

Le odierne strutture per la generazione di energia aumentano le prestazioni facendo funzionare caldaie a vapore a temperature comprese tra 600 e 650 gradi Celsius con livelli di pressione superiori a 30 megapascal. Queste condizioni estreme compromettono gravemente i normali sistemi di tubazioni in acciaio al carbonio, poiché iniziano a degradarsi rapidamente a causa degli effetti di ossidazione e dei cambiamenti nella loro struttura interna. È qui che entrano in gioco le leghe al cromo molibdeno. Questi materiali speciali creano strati protettivi di ossido costituiti principalmente da triossido di cromo, che si riparano autonomamente nel tempo. Prendiamo ad esempio l'acciaio P91: contiene circa dall'8 al 9,5 percento di cromo ed è in grado di resistere a un funzionamento continuo a 600 gradi Celsius, cosa che un normale acciaio al carbonio non può fare senza deteriorarsi rapidamente e perdere le proprie caratteristiche meccaniche. Dati del settore mostrano che quando gli impianti non utilizzano queste leghe specializzate, si verificano all'incirca il 30 percento in più di interventi di manutenzione imprevisti sui turbine, il che ovviamente incide notevolmente sui costi operativi e sui tempi di fermo.

Modalità di guasto principali: Fluage, Ossidazione e Fatica termica

I tubi in lega ad alta temperatura mitigano tre meccanismi di guasto interconnessi che minacciano la disponibilità e la sicurezza degli impianti:

• Deformazione a scarico : Sotto stress costante e temperatura, le pareti dei tubi si assottigliano gradualmente. Gradi potenziati con vanadio e azoto come il P92 riducono i tassi di fluage a lungo termine del 60% rispetto ai materiali tradizionali, secondo i dati ASME B31.1-2023.
• Ossidazione : Il vapore reagisce con le superfici dei tubi formando strati fragili e sfaldanti che accelerano la perdita di materiale. Le leghe ricche di cromo formano barriere aderenti in CrO, riducendo la perdita di materiale fino all'80%.
• Fatica termica : I cicli di riscaldamento e raffreddamento inducono microfessurazioni in corrispondenza di saldature e curve. Leghe a base di nichel — incluso l'Inconel 625 — dimostrano una comprovata resistenza oltre le 10.000 cicli termici in applicazioni di energia solare concentrata (CSP).

Complessivamente, i guasti non mitigati causati da queste modalità contribuiscono a fermi non programmati che costano agli impianti di produzione energia fino a 740.000 dollari al giorno, secondo l'Istituto Ponemon.

Tubi in lega al cromo-molibdeno (P11–P92): Equilibrio tra resistenza, costo e affidabilità

Evoluzione da P22 a P91/P92: Guadagni di resistenza alla rilassazione a 600–650°C

Quando le temperature del vapore aumentano per migliorare l'efficienza termodinamica, l'acciaio tradizionale P22 (con il 2,25% di cromo e l'1% di molibdeno) raggiunge un limite intorno ai 565 gradi Celsius. A quel punto, la sua capacità di sopportare sollecitazioni diminuisce drasticamente, riducendosi di circa il 40% rispetto alle leghe più moderne come P91 e P92. Il vero passo avanti è avvenuto grazie alle tecniche di microlegatura. Prendiamo ad esempio il P91: la sua struttura in martensite rinvenuta ottiene maggiore resistenza da minuscole particelle di carbonitruro MX formate con vanadio e niobio. Questo gli conferisce una capacità di gestione delle sollecitazioni di circa il 35% migliore a 600°C rispetto al vecchio P22. Poi c'è il P92, che va oltre aggiungendo tungsteno al posto di parte del molibdeno (circa l'1,8% di tungsteno combinato con lo 0,5% di molibdeno). Questa modifica permette di operare in modo affidabile fino a 650°C, offrendo il 20% di maggiore resistenza alla rilassazione rispetto al P91.

Conformità ASTM A335 e considerazioni di progettazione ASME B31.1 per sistemi di tubazioni in lega

La scelta dei materiali deve rispettare rigorosi standard industriali. Prendiamo ad esempio ASTM A335, che definisce la composizione delle tubazioni in lega ferritica senza saldatura, il trattamento termico richiesto e le proprietà meccaniche. Le specifiche sono molto dettagliate. Per l'acciaio P91, il contenuto di cromo deve rimanere compreso tra l'8,0 e il 9,5 percento, mentre il molibdeno varia da 0,85 a 1,05 percento. Nella progettazione di questi sistemi, gli ingegneri seguono le linee guida ASME B31.1, che stabiliscono limiti di tensione in base alla temperatura. A circa 600 gradi Celsius, il P91 può sopportare una sollecitazione pari a circa 2,3 volte quella dell'acciaio al carbonio comune. Un altro aspetto da considerare è che l'acciaio al cromo-molibdeno si dilata meno quando riscaldato. Una dilatazione minore del 15 percento rispetto all'acciaio al carbonio a temperature elevate aiuta effettivamente a ridurre lo sforzo sui supporti e minimizza i problemi negli ancoraggi e nelle curve delle tubazioni. Ogni sistema completato viene sottoposto a test idrostatici secondo quanto richiesto dalla Sezione I ASME. Questi test applicano una pressione pari a 1,5 volte la pressione operativa normale per garantire che tutto resista adeguatamente alle condizioni reali di funzionamento.

Tubi in lega a base di nichel per ambienti estremi: Inconel, Incoloy e Hastelloy

Resistenza alla solfatazione e alla corrosione da sali fusi negli impianti di termovalorizzazione e nei sistemi solari termodinamici (CSP)

Le leghe standard non sono sufficienti negli impianti di termovalorizzazione e nelle installazioni solari termodinamiche (CSP), dove devono affrontare attacchi chimici molto aggressivi. I gas di scarico ricchi di zolfo causano rapidi problemi di solfatazione, mentre i sali nitrati fusi a temperature superiori ai 600 gradi Celsius degradano fortemente i materiali, provocando fenomeni di corrosione ed embrittlement. Per questo motivo gli ingegneri ricorrono a leghe a base di nichel come Inconel, Incoloy e Hastelloy. Queste contengono oltre il 60% di nichel, che contribuisce a mantenere stabile la struttura metallica anche ad alte temperature. Contengono inoltre cromo per combattere l'ossidazione e la solfatazione, nonché molibdeno per una maggiore protezione contro le pitting corrosion causate da cloruri e solfati in ambienti aggressivi.

Hastelloy C-276, ad esempio, riduce del 90% i tassi di solfatazione rispetto agli acciai inossidabili standard nei tubi surriscaldatori di inceneritori. Negli impianti CSP, l'Inconel 625 mantiene una resistenza a trazione superiore a 500 MPa dopo 10.000 ore in sali nitrati fusi, consentendo un funzionamento continuo e sicuro dove gli acciai al carbonio o cromo-molibdeno dovrebbero essere sostituiti ogni 12-18 mesi.

Domande Frequenti

1. Perché i tubi in lega ad alta temperatura sono essenziali nella generazione moderna di energia?
I tubi in lega ad alta temperatura sono fondamentali perché sopportano le elevate temperature e pressioni del vapore presenti nella generazione di energia, riducendo manutenzioni impreviste e tempi di fermo.

2. Come gli alleati di cromo molibdeno proteggono contro l'ossidazione?
Gli alleati di cromo molibdeno formano strati ossidici autoriparanti costituiti principalmente da triossido di cromo, che riducono l'ossidazione e prolungano la vita del tubo.

3. Quali sono i principali modi di rottura affrontati dai tubi in lega ad alta temperatura?
Contrastano la deformazione per scorrimento, i danni ossidativi e la fatica termica, garantendo sicurezza ed efficienza dell'impianto.

4. Perché l'acciaio P91 è preferito per applicazioni ad alta temperatura?
L'acciaio P91 è favorito grazie al suo alto contenuto di cromo, che offre una migliore gestione dello stress e resistenza al ritardo a temperature elevate.
